本文最後更新日期 : 2023-02-06 , 更新作者 : ZMAN
由於第二外語教學需求
某工商於五月份開始找相關廠商規劃新的語言教室
ZMAN很榮幸獲得學校賞識脫穎而出
規劃建置整個語言教室基礎建設部份
施工前
![GEDC1937](https://www.morezman.com/wp-content/uploads/2008/07/gedc1937-thumb.jpg)

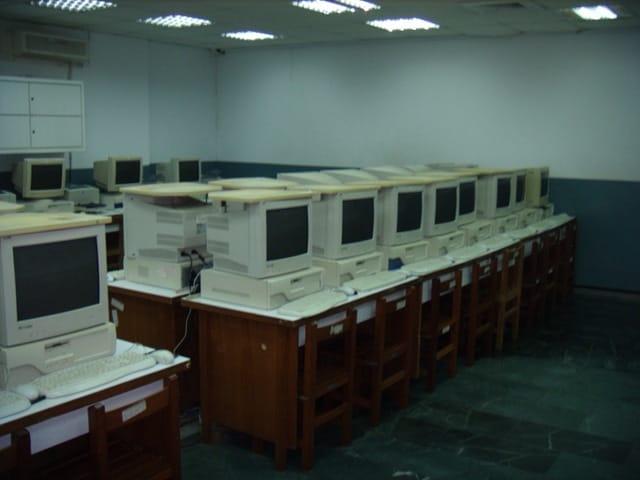

看的出來是一間歷史悠久的教室
因為鋁窗破舊不堪及牆壁滲水
所以四周用木板粉刷包覆

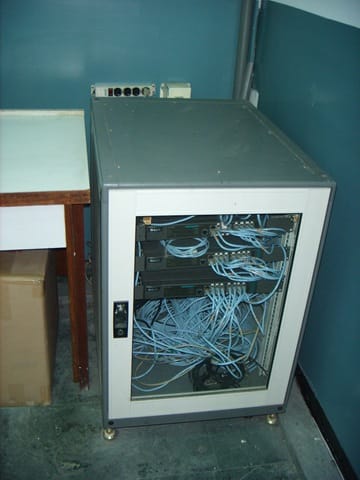

![GEDC1933](https://www.morezman.com/wp-content/uploads/2008/07/gedc1933-thumb.jpg)
原來的佈線小機櫃

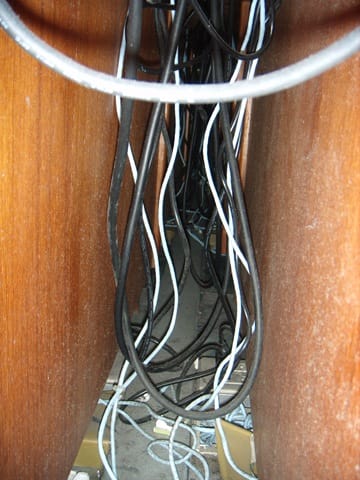

![GEDC1940](https://www.morezman.com/wp-content/uploads/2008/07/gedc1940-thumb.jpg)
原來CLIENT端的走線
施工中
![GEDC2181](https://www.morezman.com/wp-content/uploads/2008/07/gedc2181-thumb.jpg)

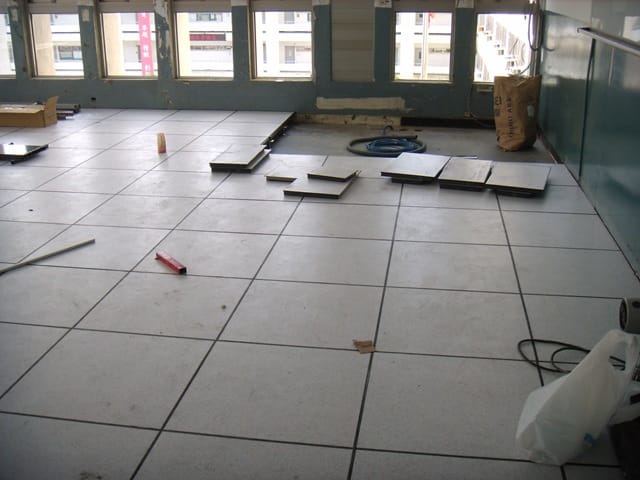

高架地板施工

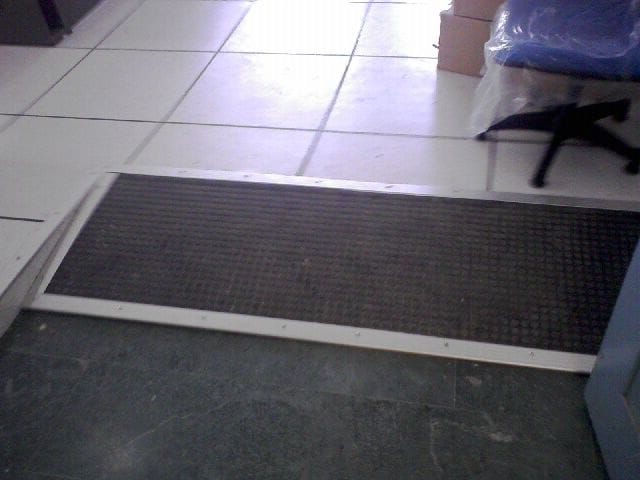

![Photo_0007](https://www.morezman.com/wp-content/uploads/2008/07/photo-0007-thumb.jpg)
入口無障礙坡道
這是我的MS800手機拍的
![GEDC2186](https://www.morezman.com/wp-content/uploads/2008/07/gedc2186-thumb.jpg)

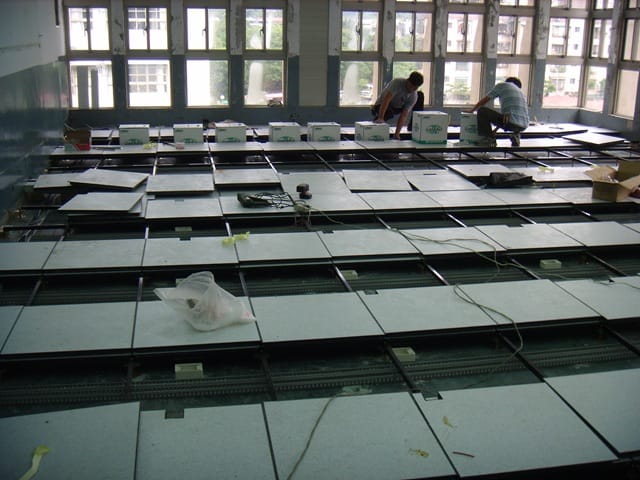

網路及電力配線
網路線主線槽由配線櫃出來走教室右邊
電力線主線槽由配電盤出來走教室左邊
教室的電力是從大樓主配電盤接獨立迴路到AVR
AVR再接到教室作一個配電盤
再拉九個迴路支援整間教室 (只支援電腦及機櫃)

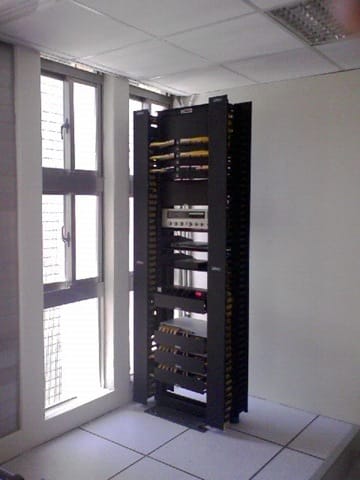

![Photo_0005](https://www.morezman.com/wp-content/uploads/2008/07/photo-0005-thumb.jpg)
機櫃組裝
這張是我的MS800手機拍的
配線 擴大機 DVD播放機 無線麥克風主機
負載顯示型POU 3COM交換器 都在這上面
![Photo_0006](https://www.morezman.com/wp-content/uploads/2008/07/photo-0006-thumb.jpg)

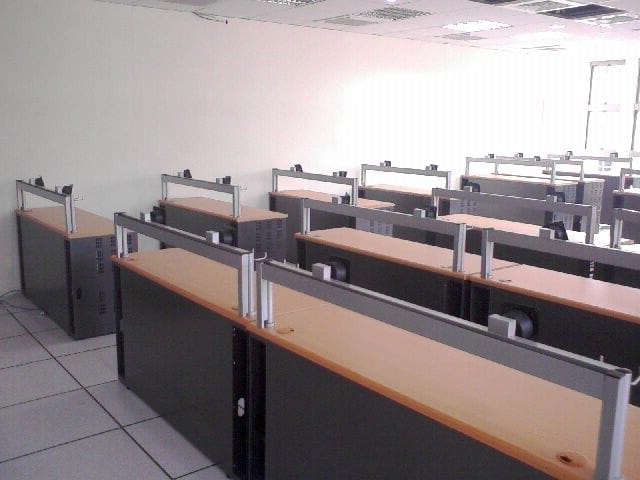

桌子進場了
還是MS800拍的

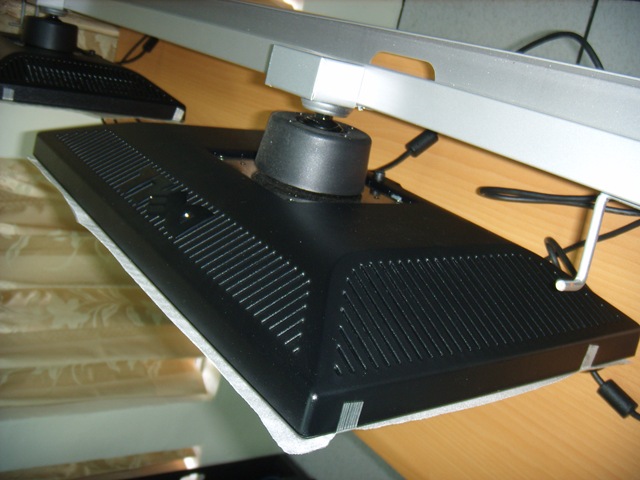

![GEDC2393](https://www.morezman.com/wp-content/uploads/2008/07/gedc2393-thumb.jpg)
DELL LCD安裝於支架
五年原廠保固及五年原廠次日到府服務
LCD為何要鎖到支架呢
第一是避免學生不小心或故意碰到LCD就摔到地上 (聽說以前常發生)
第二是教室空間有限又要擺那麼多張桌子
桌面被迫設計的很短 LCD鎖在支架可以空出足夠的桌面讓學生使用
第三是學生可以很方便調整角度
支架後面的溝槽可以收納電源線及VGA線
旁邊的掛鉤是要放未來的耳機
![GEDC2389](https://www.morezman.com/wp-content/uploads/2008/07/gedc2389-thumb.jpg)

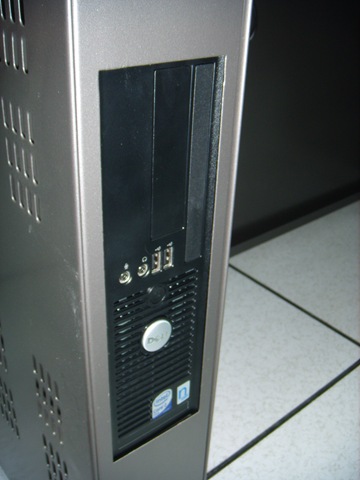

DELL PC 安裝於防盜箱正面圖
五年原廠保固及五年原廠次日到府服務
開孔尺寸是先送電腦到工廠量身訂製
![GEDC2401](https://www.morezman.com/wp-content/uploads/2008/07/gedc2401-thumb.jpg)

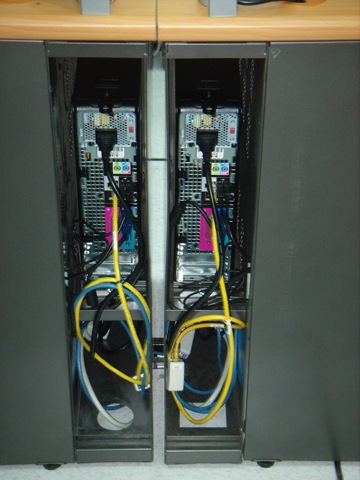

DELL PC 安裝於防盜箱背面圖
先簡易整理一下 因為聽說以後還要拆出來裝再生卡之類的玩意

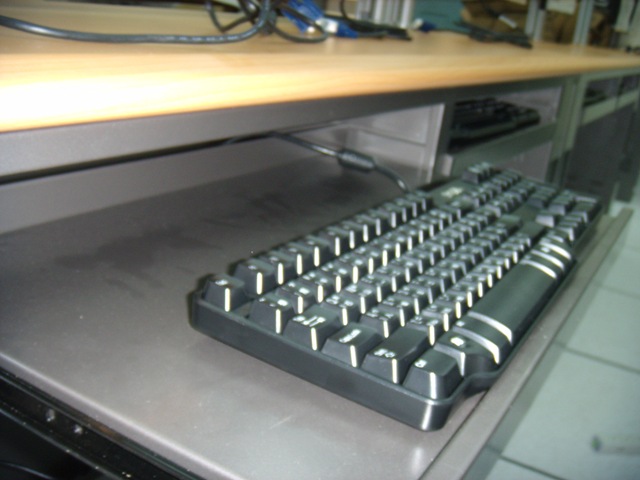

![GEDC2392](https://www.morezman.com/wp-content/uploads/2008/07/gedc2392-thumb.jpg)
學校說ABS鍵盤架被學生蹂躪後會不夠堅固耐久
堅持要用鐵製鍵盤架
哇咧 成本差很多耶
施工後
![GEDC2416](https://www.morezman.com/wp-content/uploads/2008/07/gedc2416-thumb.jpg)

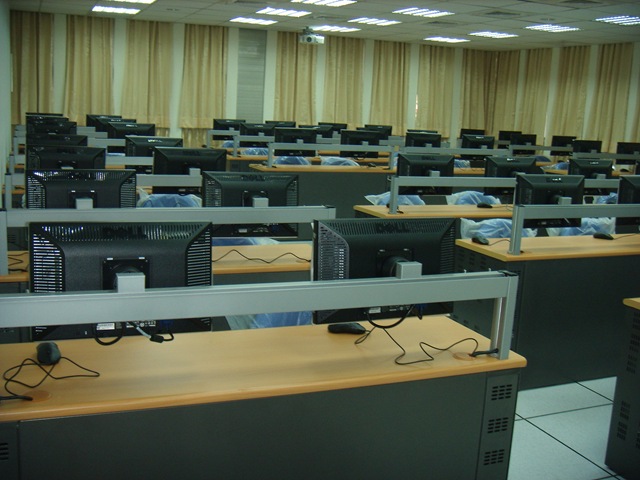

後面上方那台投影機就是 NEC VT-595
牆壁可以看出來跟最早期改善極多了
鋁窗 窗簾 防漏 電燈 空調是其它廠商的工程
因為屬性不同 學校承辦人員也不同
語言系統會是信業自己承包
這些我都不想做 哇哈哈
![GEDC2420](https://www.morezman.com/wp-content/uploads/2008/07/gedc2420-thumb.jpg)

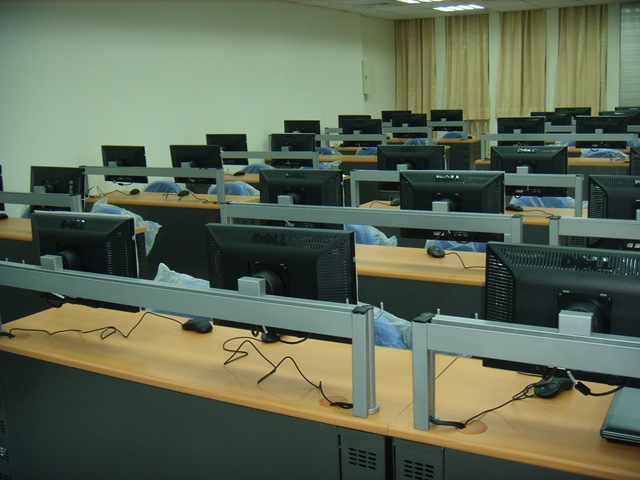

桌面只有滑鼠的線
不能用無線滑鼠 因為聽說會被學生帶走 哇哈哈

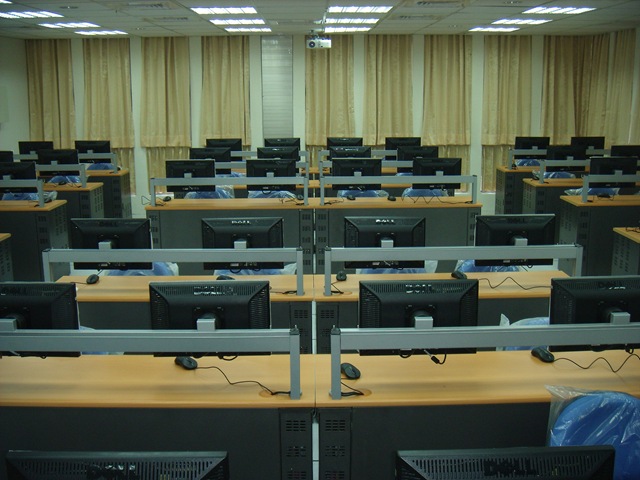

![GEDC2421](https://www.morezman.com/wp-content/uploads/2008/07/gedc2421-thumb.jpg)
![GEDC2437](https://www.morezman.com/wp-content/uploads/2008/07/gedc2437-thumb.jpg)
哇咧 拍到我的大肚子

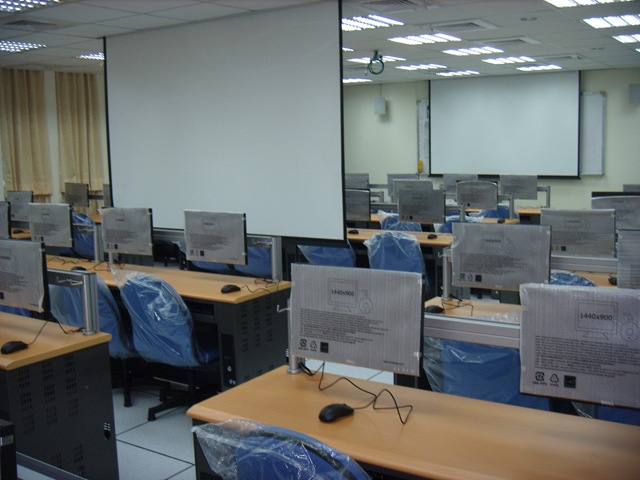

![GEDC2443](https://www.morezman.com/wp-content/uploads/2008/07/gedc2443-thumb.jpg)
雙投影機 雙電動布幕
因為年度預算不同的關係
前面是 NEC VT-700 要等八月後才能採購
後面是 NEC VT-595
為了避免分兩次施工 雖然還沒採購
還是先把吊架和布幕一次做好了
時間有限先貼這樣囉
噹噹噹 又下課了 感謝收看
