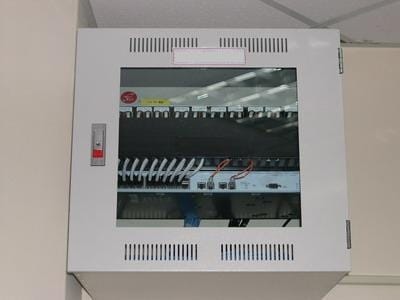

很多單位使用壁掛小機櫃
因為體積很大 凸出來很多
怕人撞到會受傷
所以被迫都要掛很高
於是老師或MIS要維護時總是要扛著梯子喘氣帶去
辛苦爬上去後 又摸不太到裡面
總之就是邊維護邊罵啊
最後就裝死 不到必要時絕不去處理
![w03_b](https://www.morezman.com/wp-content/uploads/2008/06/w03-b-thumb.jpg)
於是ZMAN又要幫這些老師或MIS想解決方案囉
各位觀眾 五支煙….不是啦 請看這種小機櫃
![MWSnap078](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap078-thumb.jpg)

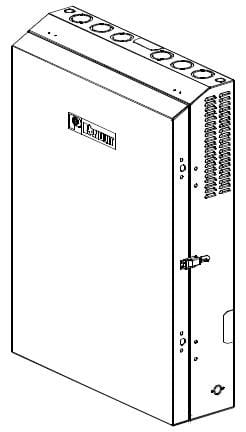

外觀的樣子
因為很輕薄 所以不用掛到很高的地方
因為很美觀 所以不用找偏僻角落藏起來
因為可以鎖 所以不怕被學生或員工偷玩
(有些老師要求改放到走廊
可以避免每次維護都要跟該班老師請示
然後一堆學生看著你做事的尷尬)
![MWSnap080](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap080-thumb.jpg)

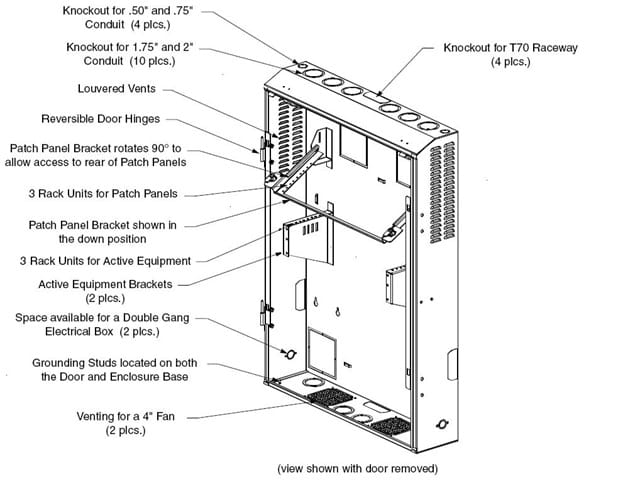

各個項目指引
![MWSnap088](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap088-thumb.jpg)

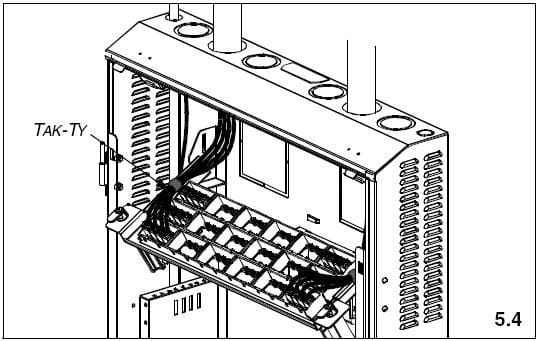

上方這個機關可以鎖三支1U PATCH PANEL
因為 PANDUIT 有 1U 48埠 的高密度 PANEL
所以最大密度可以到 48 * 3 = 144 埠
為了方便操作 此時機關是放下來的
![MWSnap089](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap089-thumb.jpg)

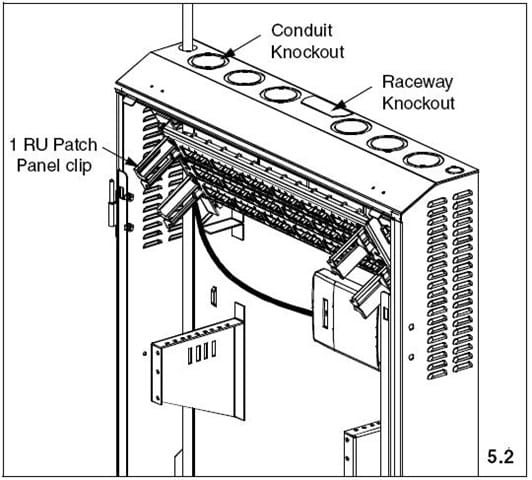

當你把JACK都崁上PANEL 施作完畢後
就可以將機關往上置放
![MWSnap090](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap090-thumb.jpg)

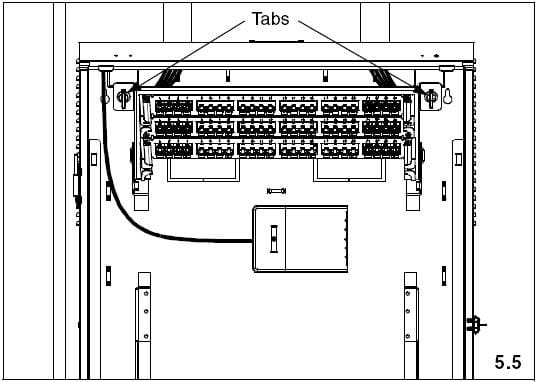

這時把兩邊的TAB扣好 機關就不會掉下來
要維護時 打開TAB 機關就可以放下 方便操作
![MWSnap087](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap087-thumb.jpg)

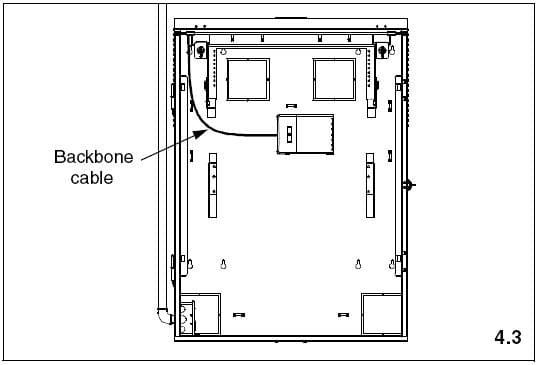

如果說此分機櫃有一些光纖幹纜
可以將光纖收容盒(選購)置放在中央
![MWSnap092](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap092-thumb.jpg)

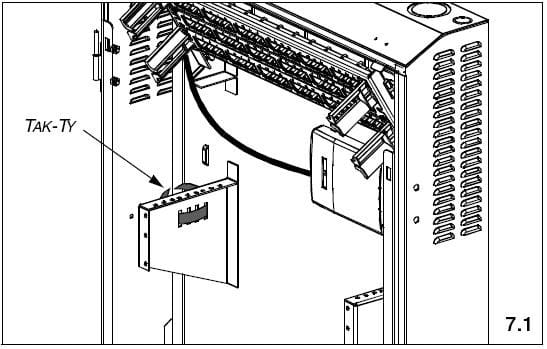

箭頭指的地方是讓你鎖交換器用的

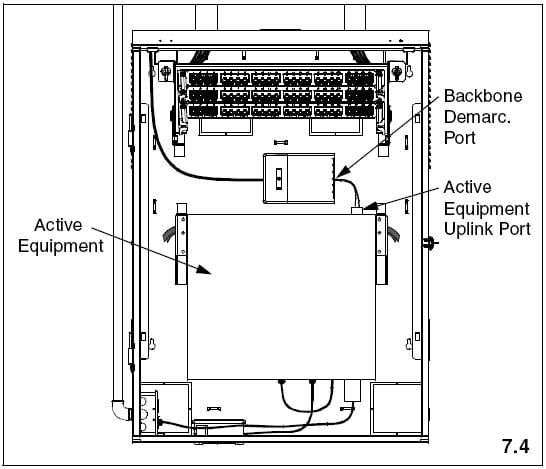

![MWSnap093](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap093-thumb.jpg)
可以鎖 1U * 3 的交換器
48埠 * 3 = 144 埠 剛好可以支撐佈線的144埠
![MWSnap091](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap091-thumb.jpg)

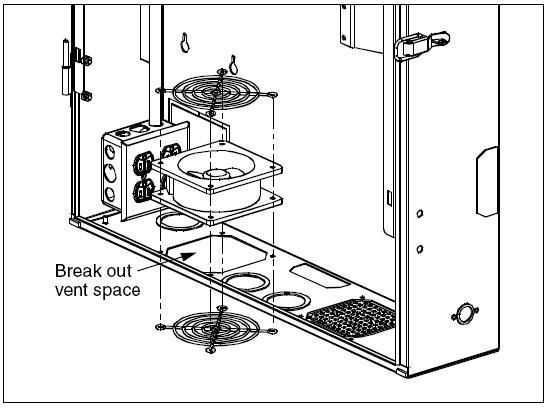

這裡可以選購風扇 (目前台灣市場會送1顆,最大可以裝2顆)
這位置真是巧妙啊 剛好是交換器屁股排放熱氣的地方
一般小機櫃都是在屋頂裝風扇 可惜沒考慮到設備排風是在後面不是上面
![MWSnap086](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap086-thumb.jpg)

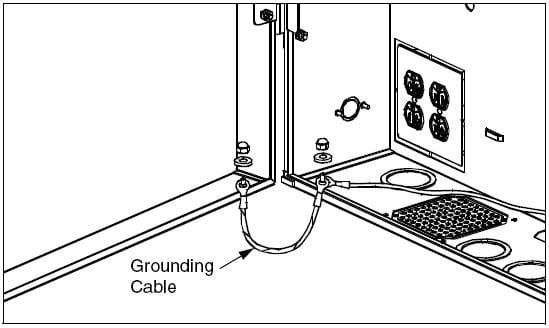

哎呀 台灣沒人管的接地套件是內附的 不用選購
你也不用裝起來 因為你沒地方可以接 哇哈哈
![MWSnap081](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap081-thumb.jpg)

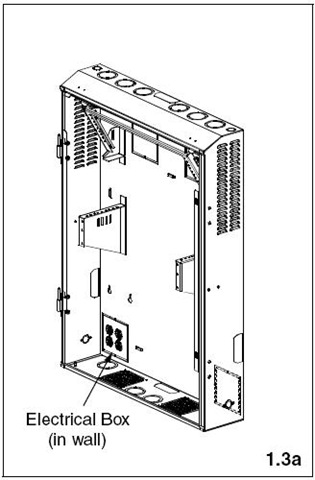

如果你放置的地方牆內有配管及美規埋入盒
電力可以這樣子出喔
我知道你們都不是這樣 往下看吧
![MWSnap082](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap082-thumb.jpg)

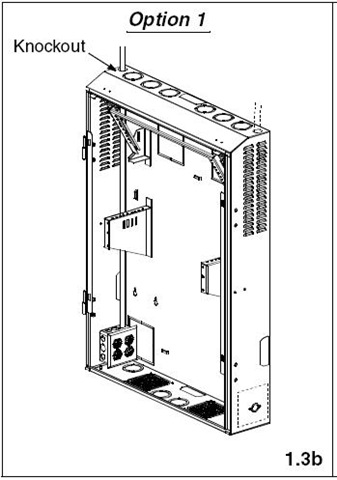

可以把電力這樣走進來 作個電力盒
![MWSnap083](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap083-thumb.jpg)

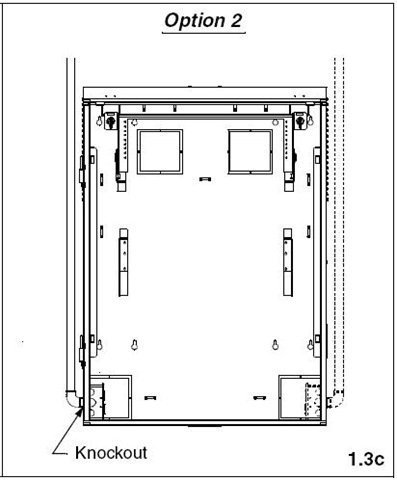

電力也可以走外面再進來電力盒
![MWSnap094](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap094-thumb.jpg)

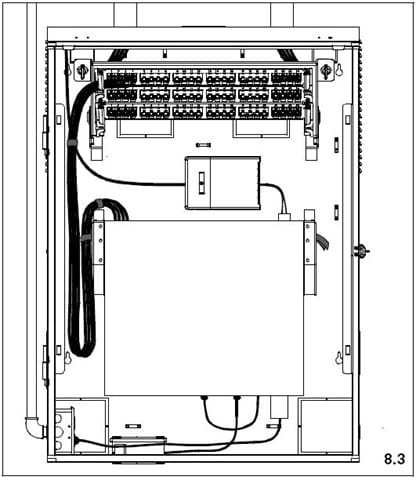

裡面完工的示意圖
![MWSnap084](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap084-thumb.jpg)

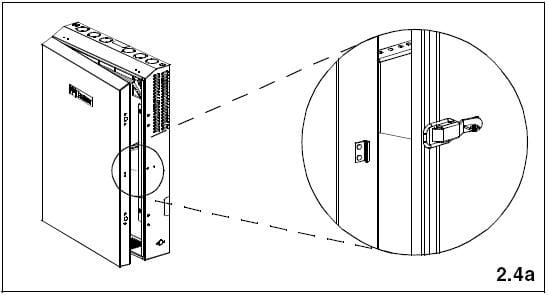

機櫃本身附一個簡易扣具
![MWSnap085](https://www.morezman.com/wp-content/uploads/2008/06/mwsnap085-thumb.jpg)

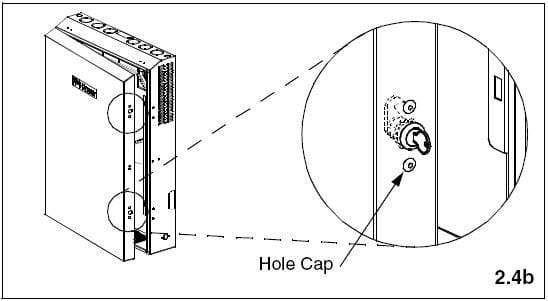

當然可以選購有附鑰匙的鎖囉
(誰家裏有在做或賣這個鎖,聯絡我一下嘿,原廠的好貴)
噹噹噹 感謝收看 下課了
