家庭佈線開箱文–竹北林先生實際案例

本文最後更新日期 : 2023-02-05 , 更新作者 : ZMAN

竹北林先生看到我引用他的一些照片

寄來了完整的開箱文

以下為一字未改的林先生文件內容

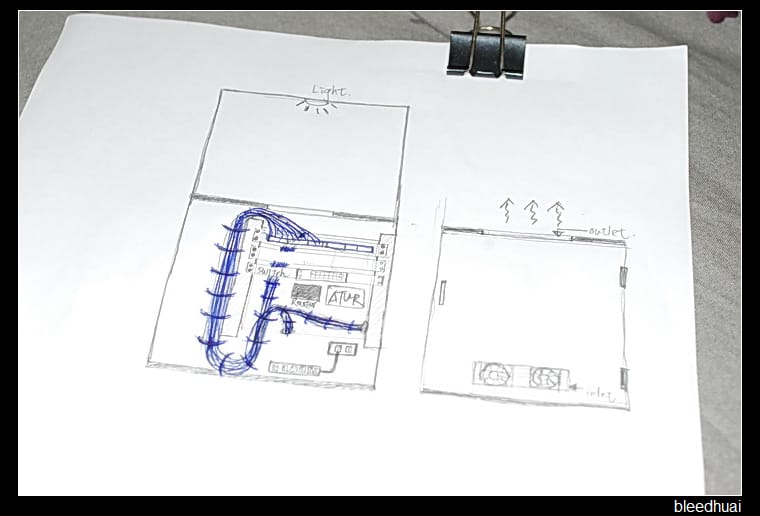

當然先要來張機櫃示意圖…

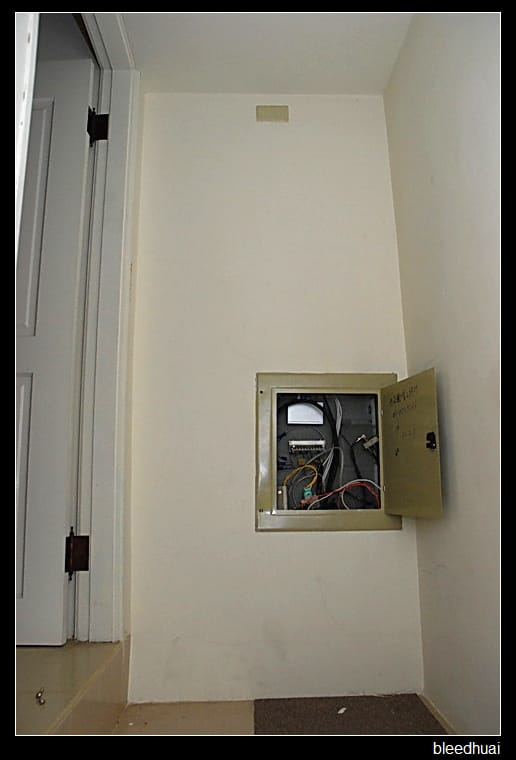

目標:在通往地下室前後深度不及20cm的樓梯間轉角,設置弱電設備的集中處!

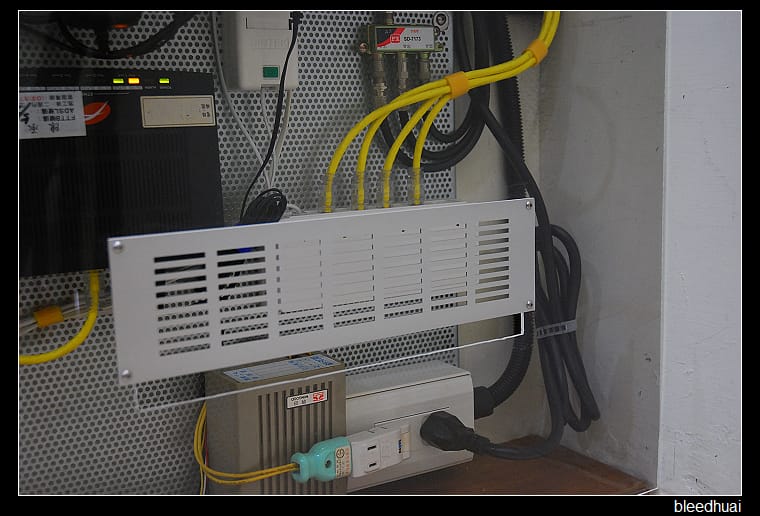

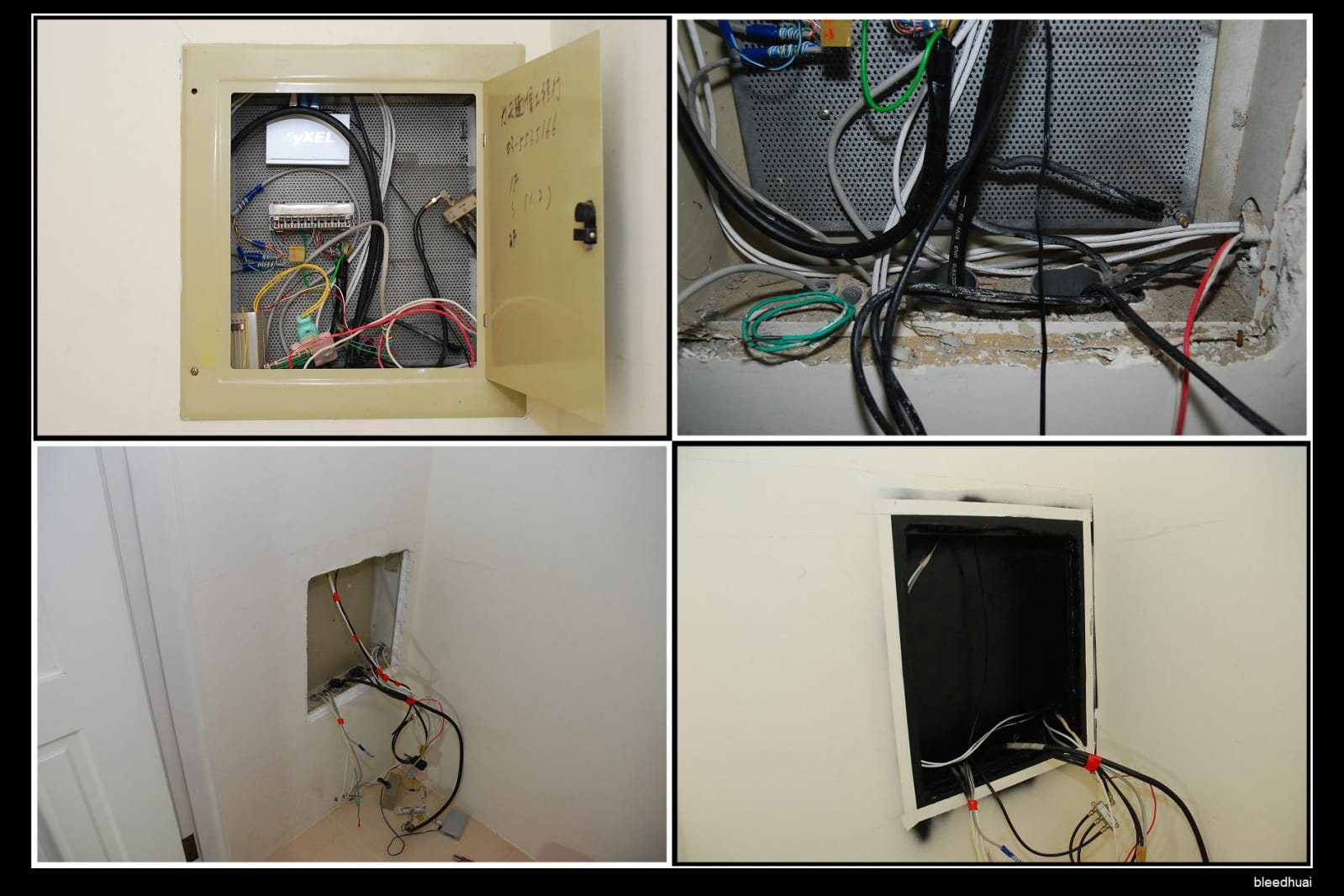

清理這個糟糕的弱電箱。

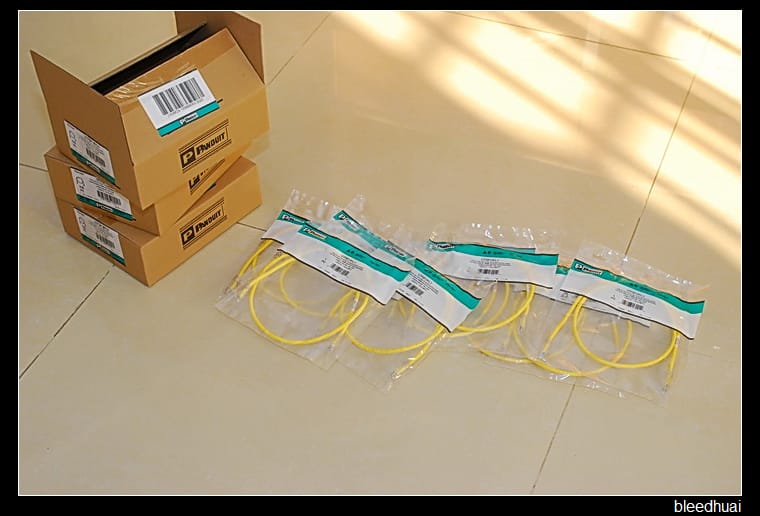

料件買齊,準備動工!


佈線

只買一箱線,剪完每段長度後,線就會非常Q的亂捲起來,不方便整線進管,

所以建議一次買四箱來直接佈線!XD


將近十年的房子,當初就沒規劃好弱電的線路,因此就將原本電話線路抽掉,全部換為網路線。

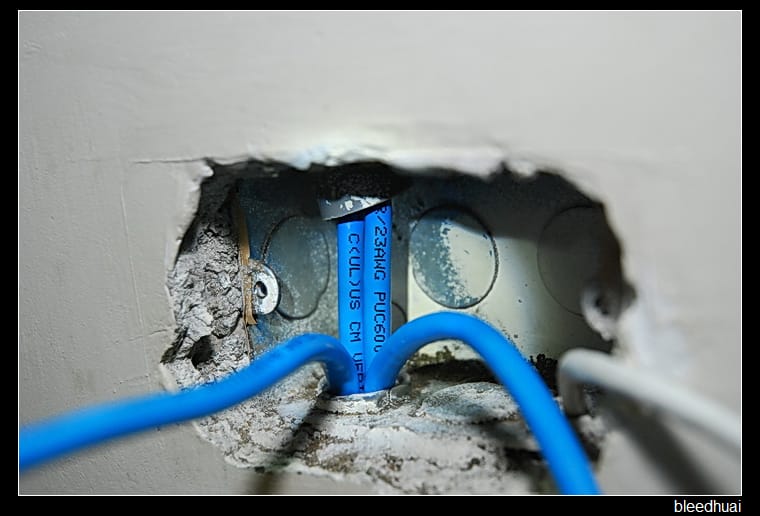

我在四分線管內拉了四條CAT.6的線,這應該是極限了,而且每條至少都十幾二十米以上。

只要沒扁管、太大的彎角還是管內嚴重阻塞,應該都拉得通。

不過建議新建築還是放六分管比較妥當,因為至少塞得下6~8條CAT.6,

如果需要更大管就直上1″吧!

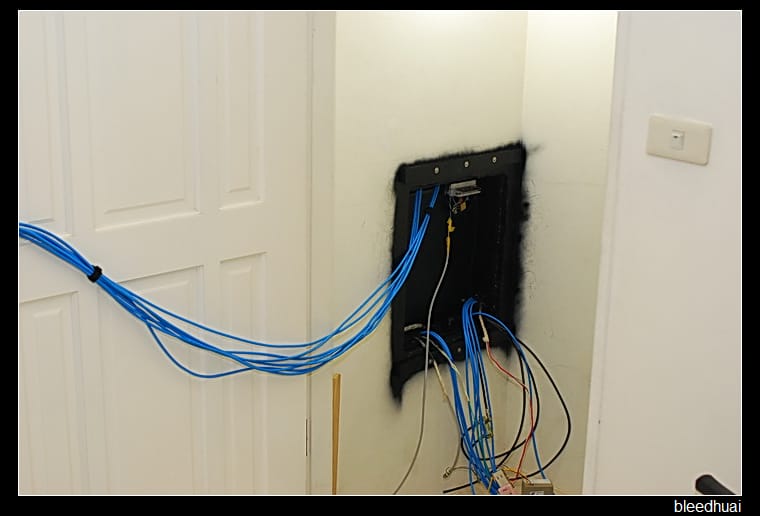

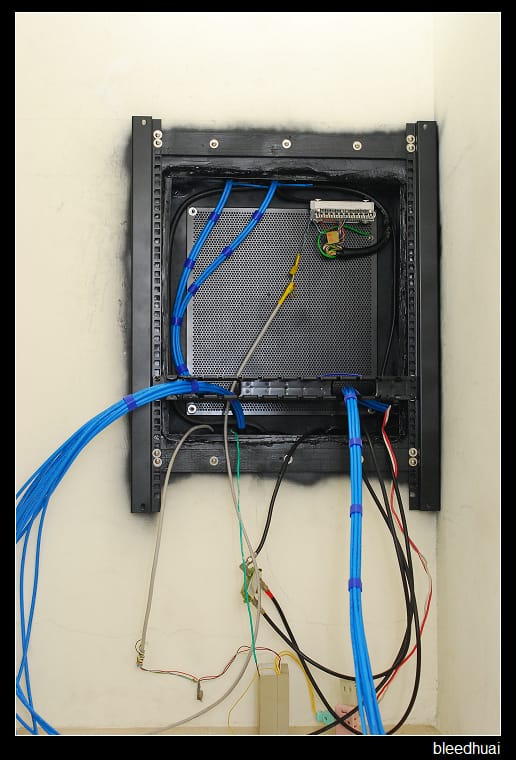

拉線完成。

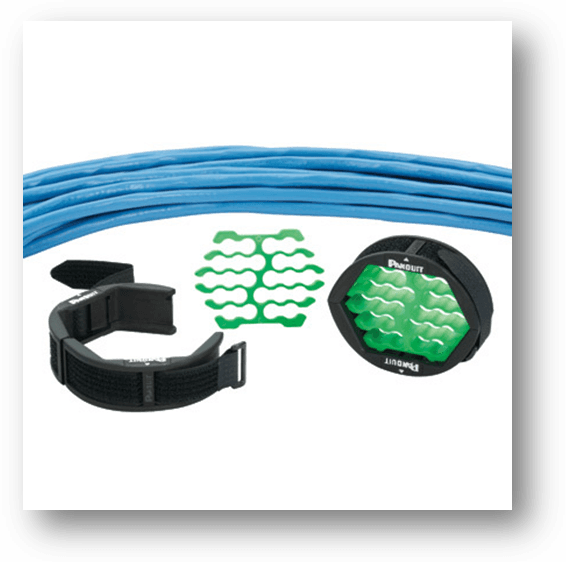

整線當然要用到cable bundle這種好東西,

但對於我只有快20條線而已,一組要一千多塊而且可能只用幾次非常的不划算。

所以就出現了土砲版的cable bundle…

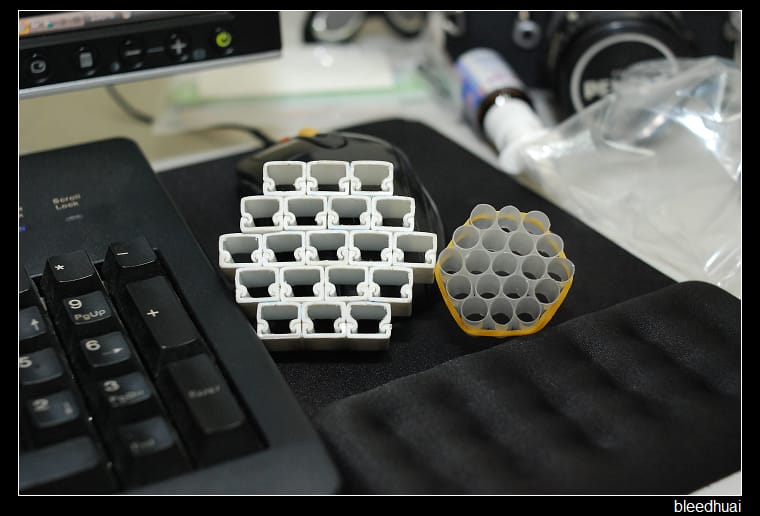

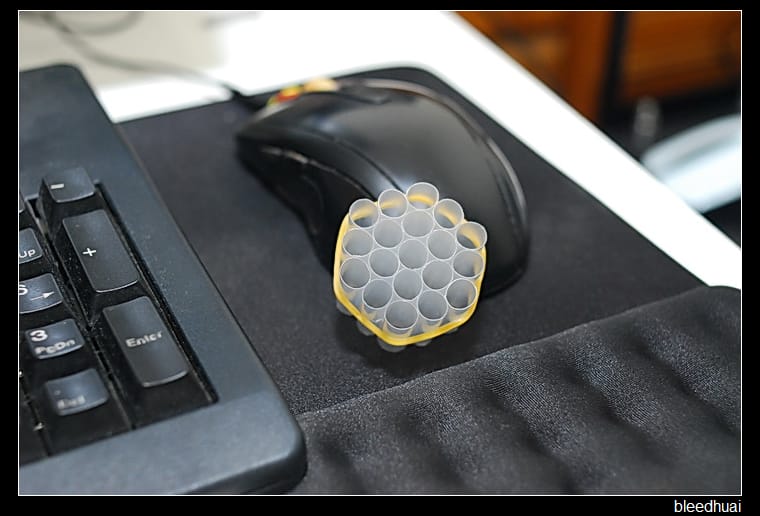

這是cable bundle的原型,

選擇用吸管來做是因為這樣就可以依據線的數量,來讓cable bundle自然成一個型,

這樣比較好決定之後cable bundle真正的樣子,

當然要把它變成偏扁的樣式也是可以的。


想了很多東西,才想到這個既容易取得又便宜的材料來製成這個土砲cable bundle

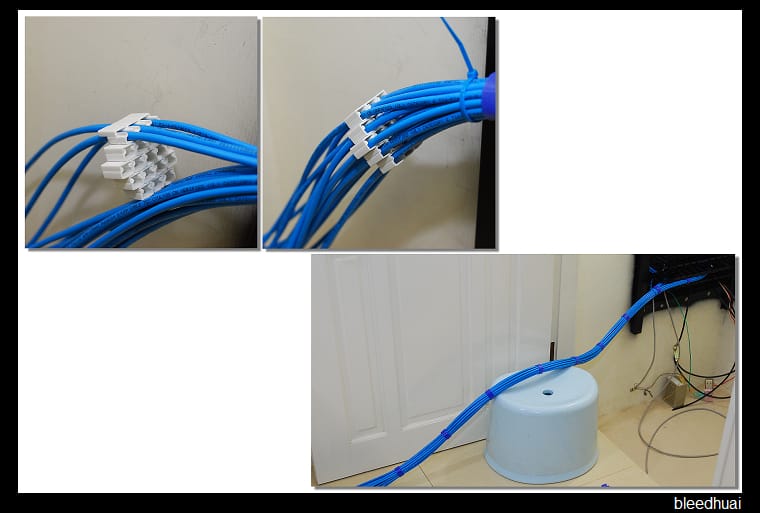

實際測試土製cable bundle操作起來非常的順手,

整完線就出現了一條藍色小蛇了,

雖然我只有近二十條線,不過用cable bundle整起來還是比較精美~

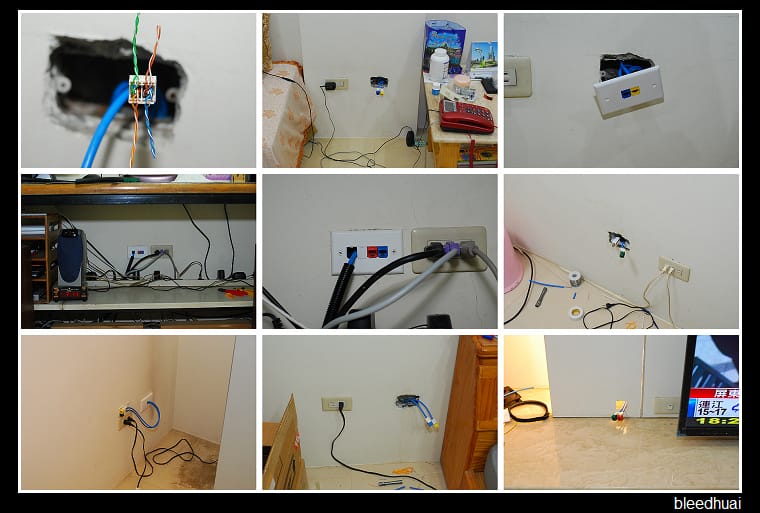

接著就是各個點位的JACK施工。


再來就是處理棘手的弱電箱部份了…

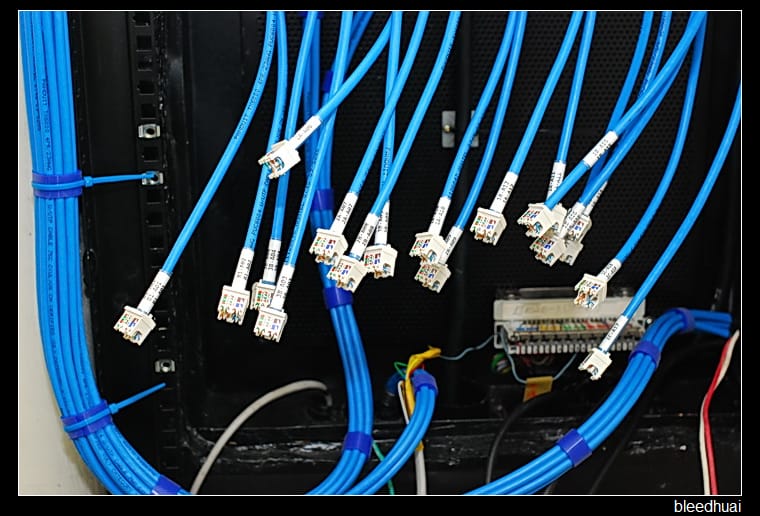

經過自製的cable bundle理完線後,接著開始JACK的製作。

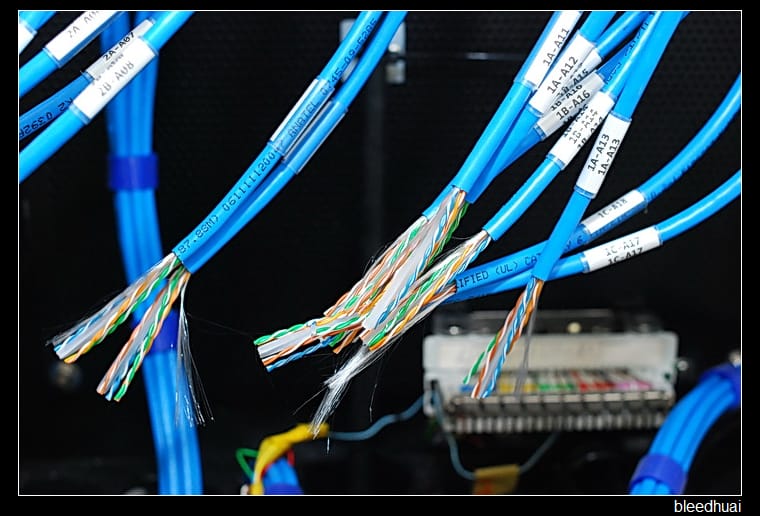

剝線


將線色依T568A/B放入溝槽,

雖然這JACK的單價不低,但是我覺得很值得。

除了相信它的品質之外,在施做上真的是非常簡單無腦,

說它無腦是因為:只要按照步驟做,

壓合時不必去擔心線會鬆脫或是接合不良的問題,

而且它把整個線都扣住,不用擔心整線時拉扯或彎曲線路時造成鬆脫接觸不良之類的問題。


然後將多餘的線頭剪掉。

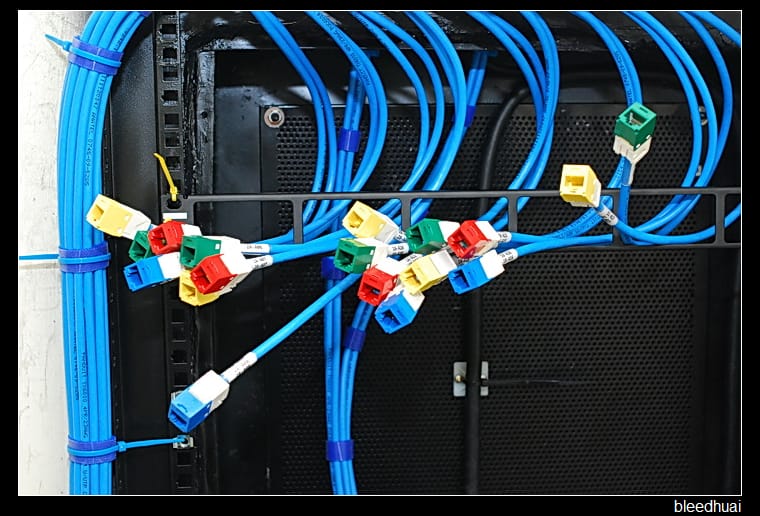

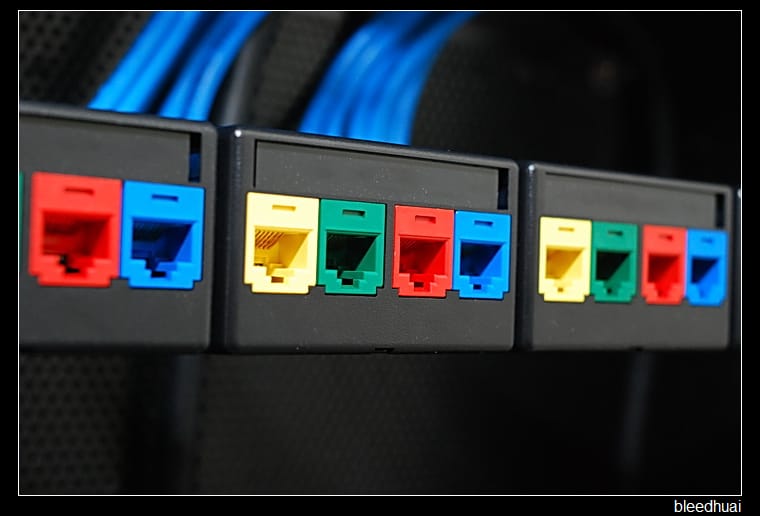

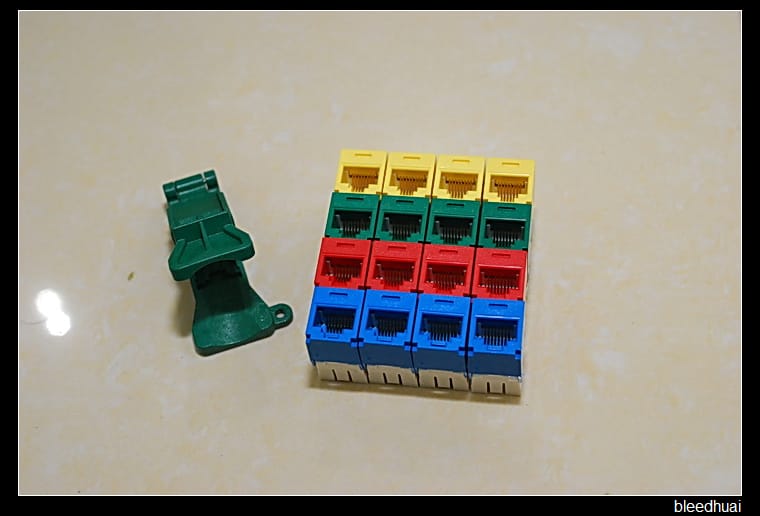

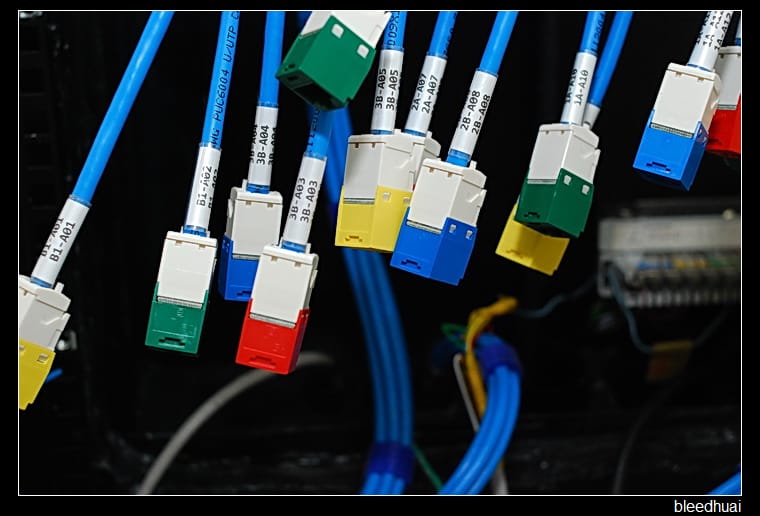

依據個人喜好將JACK的顏色做排列。


JACK製作完成。

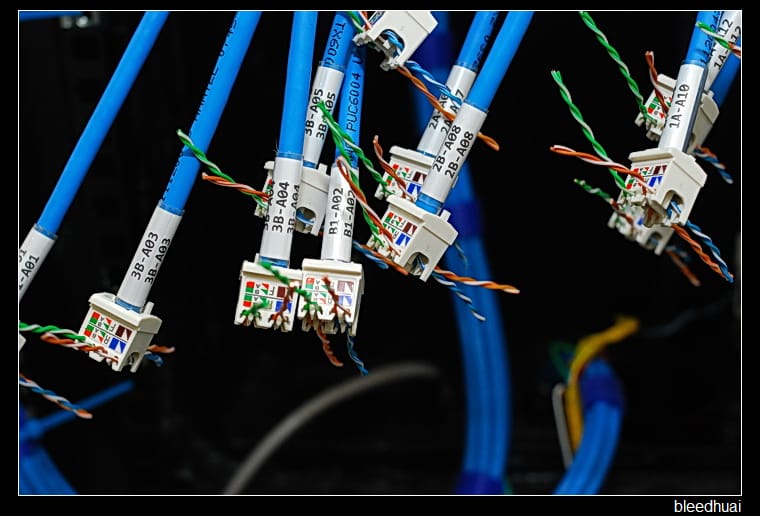

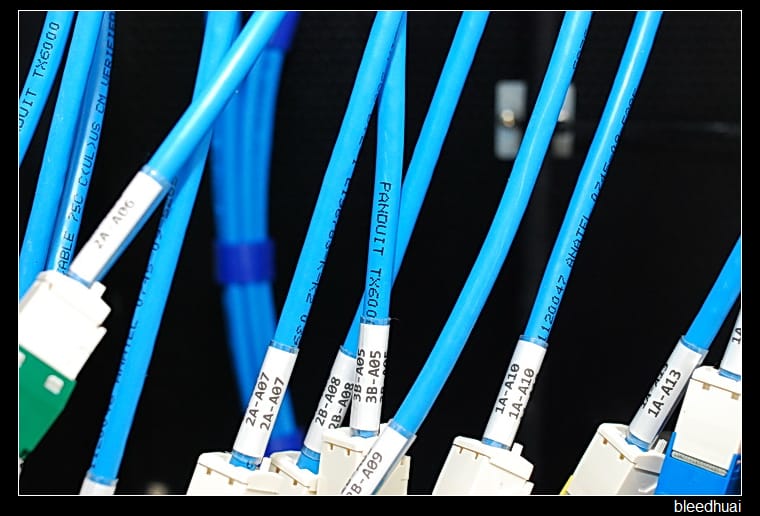

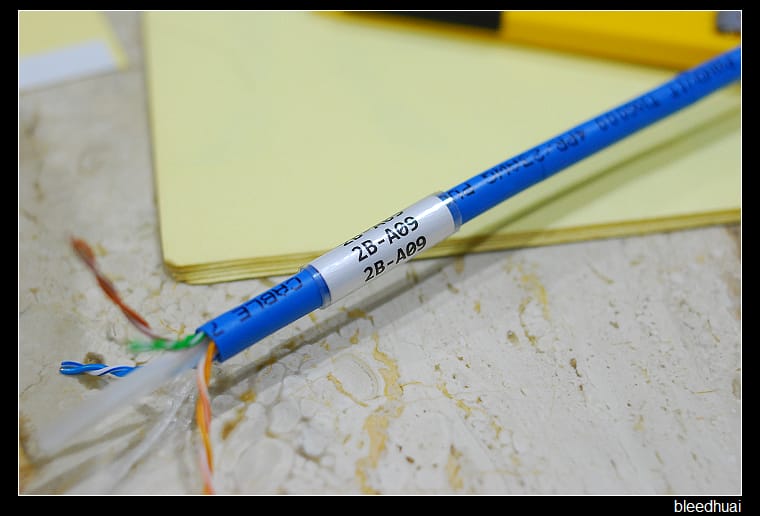

當然我也仿製了扭扭樂的旋轉標籤,因為我覺得這個設計也是太棒了!


材料是用珠光標籤紙列印號碼,配上標籤保護膠膜,

然後在利用透明熱縮套管來達成扭扭樂的旋轉標籤效果。

買不到標籤膠膜可以用透明卡點西德紙代替,只是會比較厚一點

透明熱縮套管用透明吸管代替也行。


凌亂?!

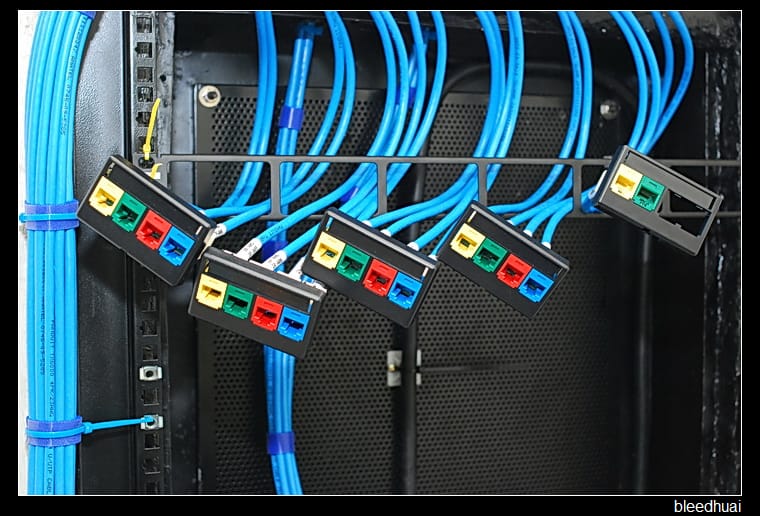

上架!

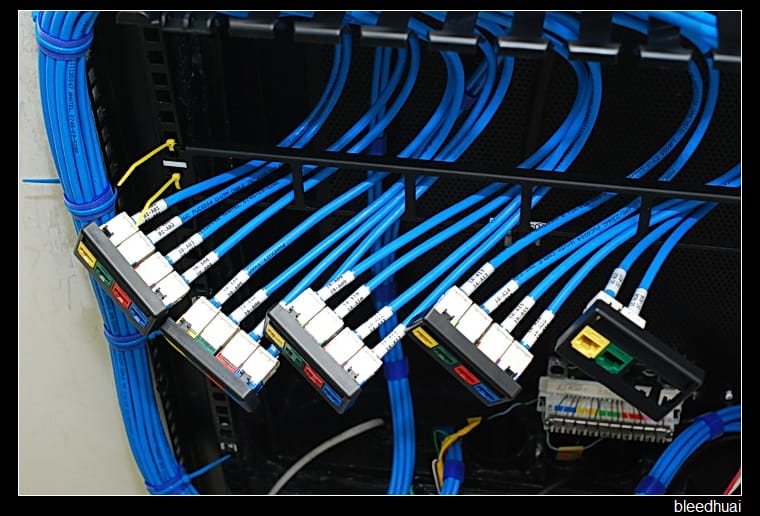

組合!


歸位!

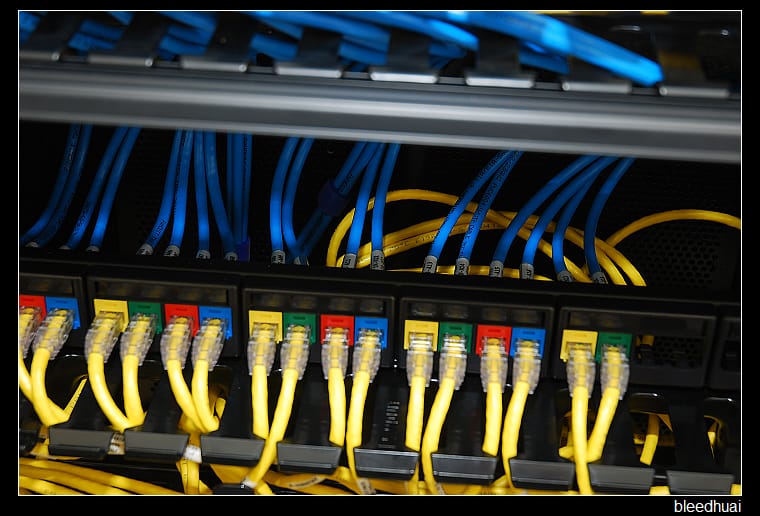

接著請出PATCH CORD開始要來連接各點位的線路了

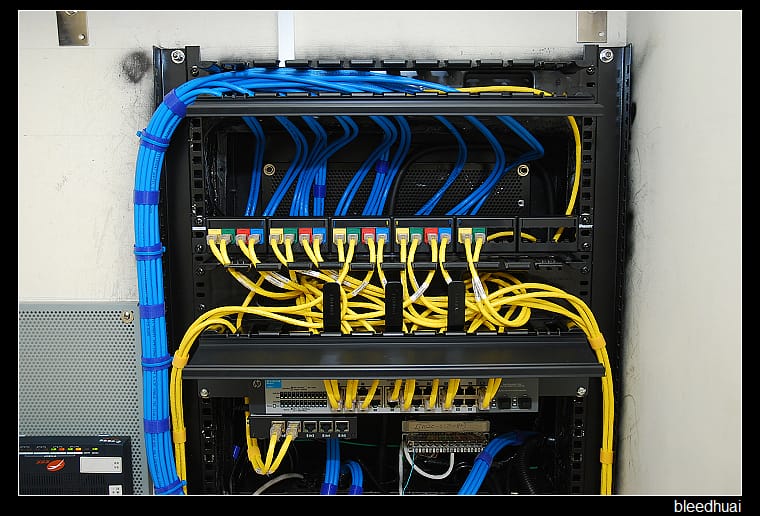

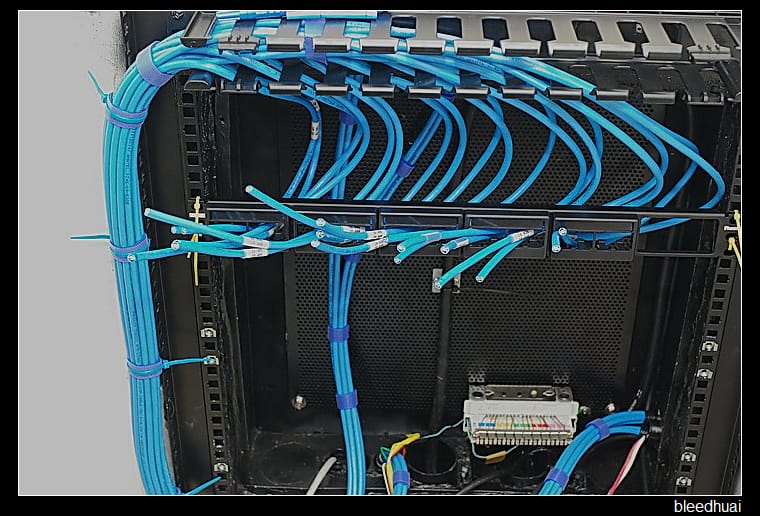

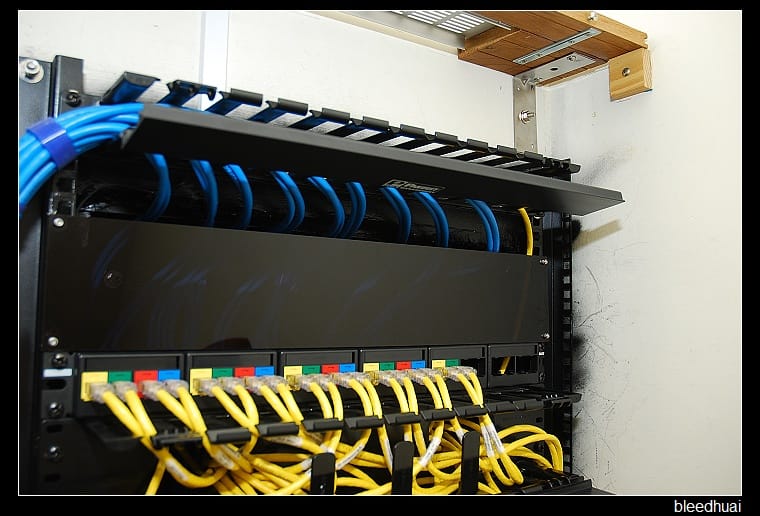

經過了一番折騰,終於把線整出有點樣子了。


打開蓋板裡面就是一堆雜亂的線。


後方也是藏了不少。

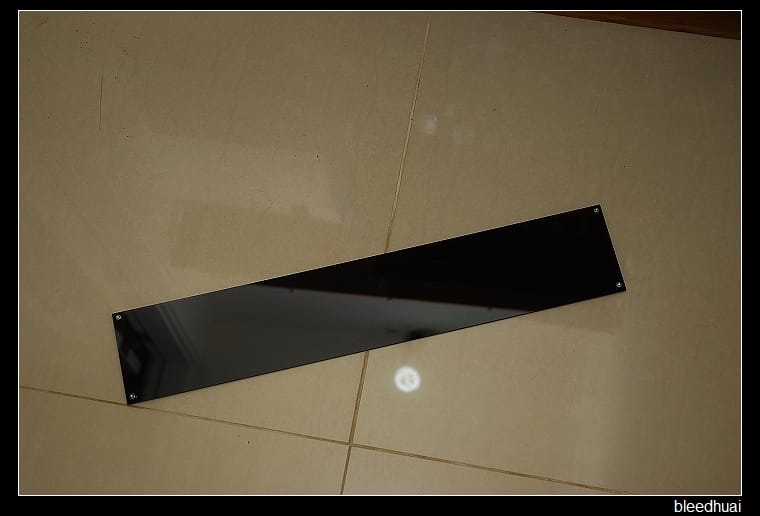

DIY的蓋板:

花個50元切一片壓克力板,鎖上強力磁鐵就完成了。


微微地透明感~

但是我覺得黑色透明有點太黑,茶色或透明灰應該也不錯。


終於把這極限空間滿滿的運用。

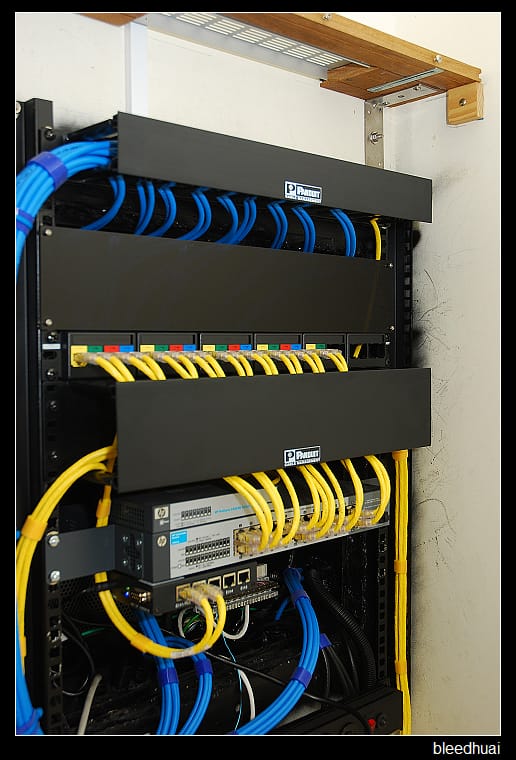

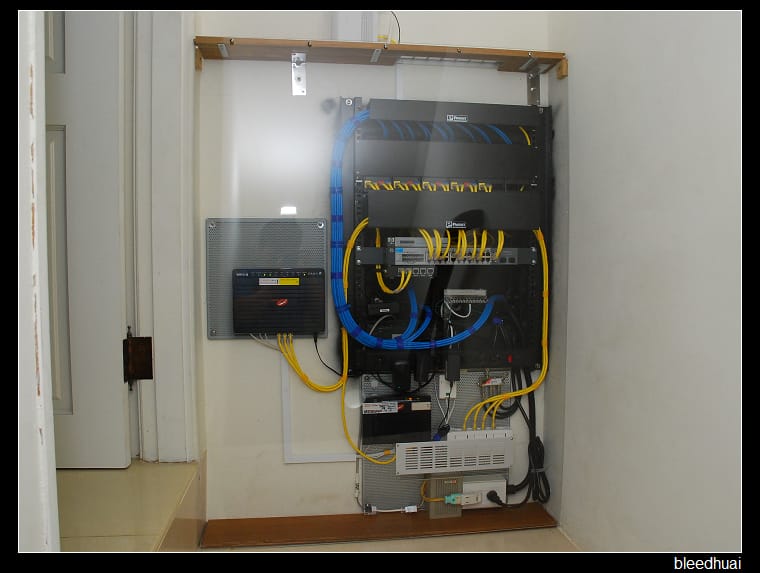

來張整體照。


最後蓋上壓克力。

不過我覺得當初應該切灰色透明的壓克力板比較有朦朧美~


上下有幫助散熱的風口,

必要時還可以裝個風扇加強對流。

最後就是FTTH何時才輪到我家呀~~~

感謝收看。

以下為ZMAN補充

這不是神人,什麼才是神人

所有的想法皆來自林先生的神奇腦袋

我只有花時間和他一直往來MAIL討論和建議和賣他材料而已

整線的部分忘了提可以借

在大型案場也不用那種

因為施作太慢了

找時間專門來寫一篇介紹各式各樣整線工具的差別

轉轉看標籤現在可以找我代印就好

不需要那麼辛苦

1U/2U封板我也有做了

直接跟我買就好

因為要考慮轉彎數量和穿線和長度

沒看過現場的話

理論上我都抓很鬆

四分管2-4條六類

六分管4-6條六類

暫時先這樣

想到什麼再補充
