第三所試用示範學校是台北市葫蘆國小
哇哈哈 這一篇ZMAN就輕鬆了
老師給照片時已經把每一張照片的說明文字都打好了
我只要複製貼上就好 呵呵
![001](https://www.morezman.com/wp-content/uploads/2008/05/001-thumb.jpg)

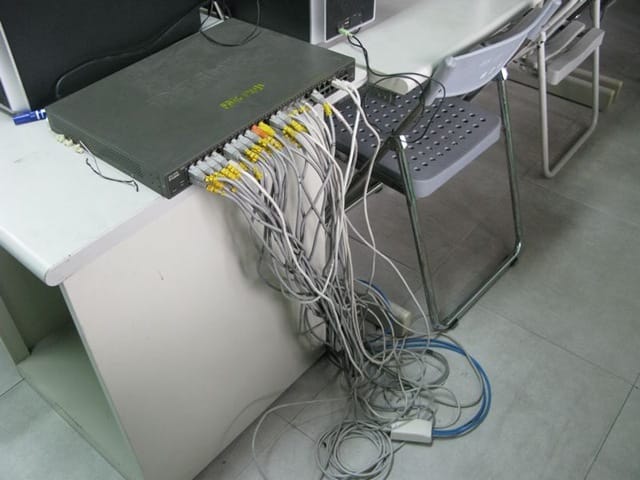

001 原本網路線集中到交換器的情形
![002](https://www.morezman.com/wp-content/uploads/2008/05/002-thumb.jpg)

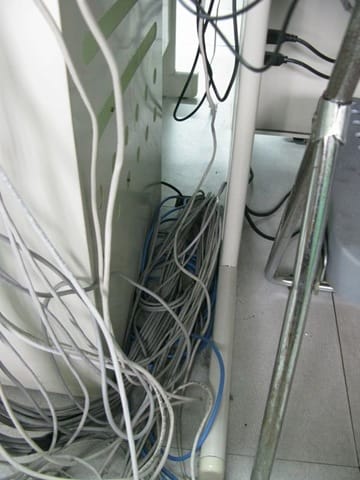

002 線實在是亂的可以啊
![](https://www.morezman.com/wp-content/uploads/2008/05/003.jpg)
003 電腦的各種線通通亂成一堆
ZMAN說:這如果叫亂,一堆學校都該去跳樓了
![](https://www.morezman.com/wp-content/uploads/2008/05/004.jpg)
004 網路線到處都有
![](https://www.morezman.com/wp-content/uploads/2008/05/005.jpg)
005 打開高架地板後慘不忍睹的狀況
ZMAN說:奇怪,怎麼只要有高架地板的學校,打開都一堆垃圾啊
![](https://www.morezman.com/wp-content/uploads/2008/05/006.jpg)
006 另一排也好不到哪裡去
![](https://www.morezman.com/wp-content/uploads/2008/05/007.jpg)
007 將原有的網路線拆除,電源線拔除重新整理,線槽也拿掉重新配置
![](https://www.morezman.com/wp-content/uploads/2008/05/008.jpg)
008 又是另一個混亂的畫面,在這插播一下,就在地板下線最亂的地方,
清掃時發現一具白骨,經鑑定後是老鼠的骨頭,好噁心啊,
到底死了多久,難怪上課時教室都有一股怪怪的味道,趕緊清掉並消毒
ZMAN說:哇咧,又是老鼠,你可以問日新國小,他現在用一種小盒子插電,聽說會發出啥電磁波還是超音波會讓老鼠蟑螂等不敢來
![009](https://www.morezman.com/wp-content/uploads/2008/05/009-thumb.jpg)

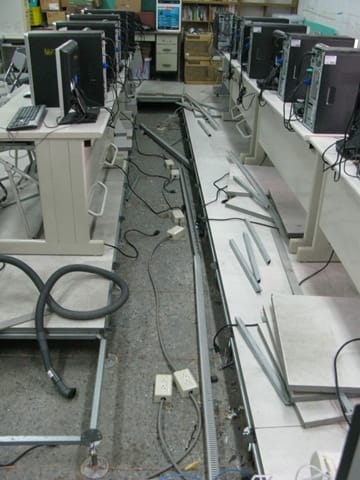

009 另一排的樣子
![010](https://www.morezman.com/wp-content/uploads/2008/05/010-thumb.jpg)

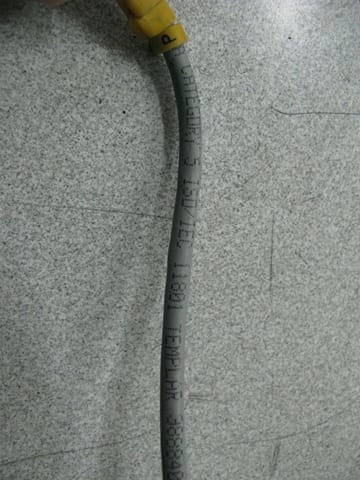

010 原來我們的網路線也是Cat.5的耶
![011](https://www.morezman.com/wp-content/uploads/2008/05/011-thumb.jpg)

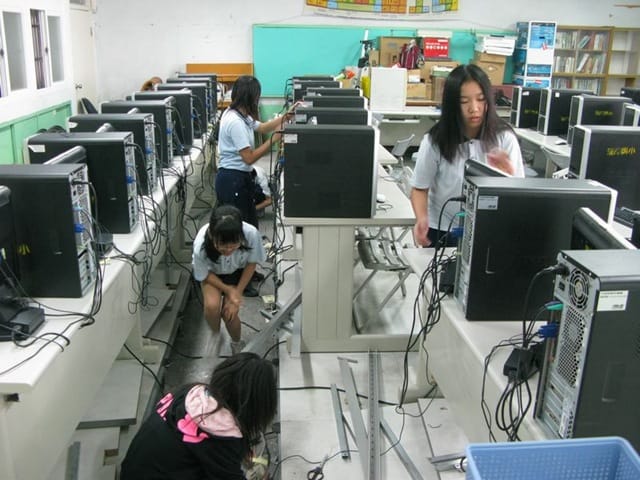

011 請來螞蟻雌兵幫忙清掃
![](https://www.morezman.com/wp-content/uploads/2008/05/012.jpg)
012 固定線槽最陽春的方法,貼泡棉膠,記得貼之前要將地板擦乾淨,
這樣才貼的牢
![013](https://www.morezman.com/wp-content/uploads/2008/05/013-thumb.jpg)

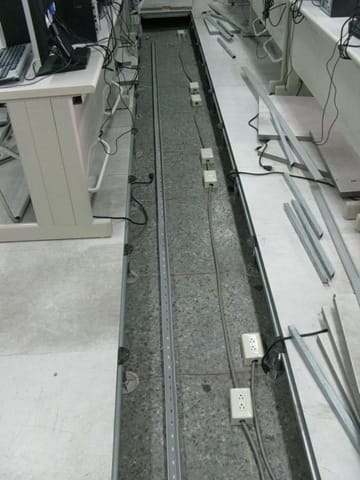

013 開始固定線槽,將網路線和電源線分開固定
![014](https://www.morezman.com/wp-content/uploads/2008/05/014-thumb.jpg)

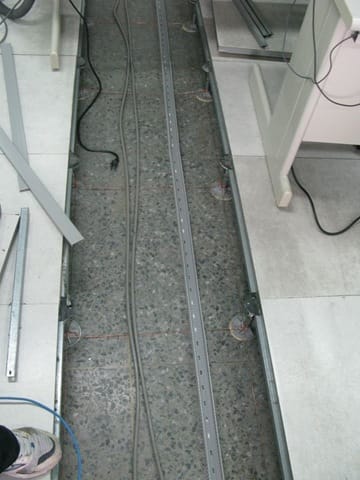

014 兩排的連接道
![015](https://www.morezman.com/wp-content/uploads/2008/05/015-thumb.jpg)

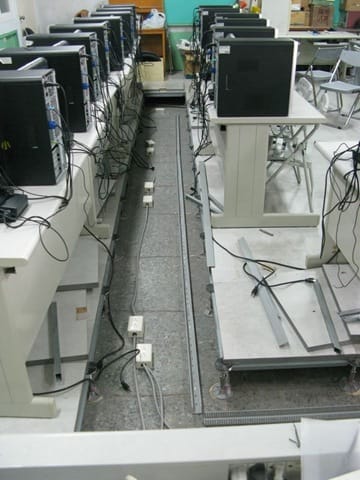

015 另一排的狀況
![016](https://www.morezman.com/wp-content/uploads/2008/05/016-thumb.jpg)

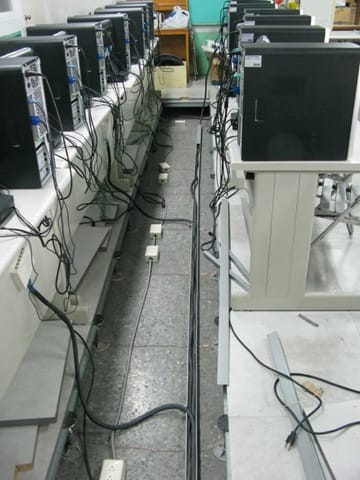

016 開始放線囉,模組化線材的好處就是直接放進去就好,不太需要再理線
![017](https://www.morezman.com/wp-content/uploads/2008/05/017-thumb.jpg)

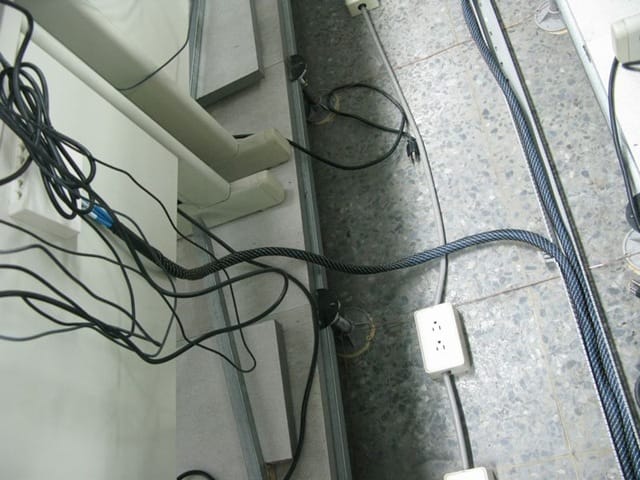

017 決定出線的位置
![018](https://www.morezman.com/wp-content/uploads/2008/05/018-thumb.jpg)

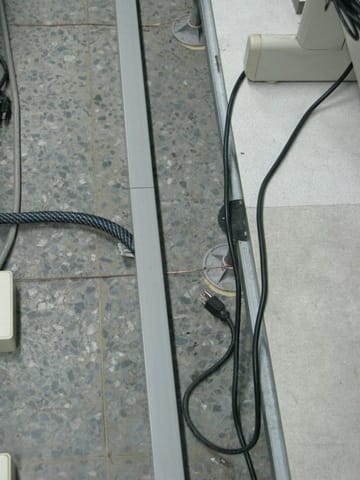

018 把蓋子蓋起來囉
![019](https://www.morezman.com/wp-content/uploads/2008/05/019-thumb.jpg)

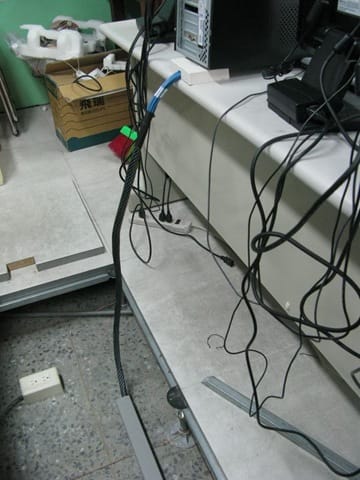

019 末端出線口
![020](https://www.morezman.com/wp-content/uploads/2008/05/020-thumb.jpg)
020 沒有出線的尾端用泡棉封住,避免老鼠跑進去
![021](https://www.morezman.com/wp-content/uploads/2008/05/021-thumb.jpg)

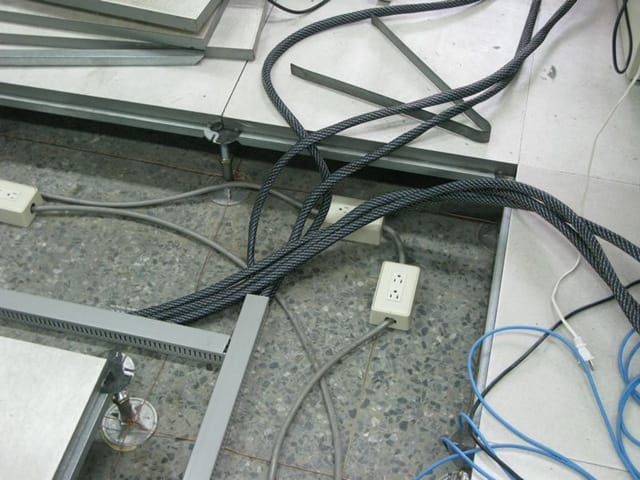

021 兩排網路線的交會處,不是很好處理,因為要避免線彎曲的角度太大
![022](https://www.morezman.com/wp-content/uploads/2008/05/022-thumb.jpg)

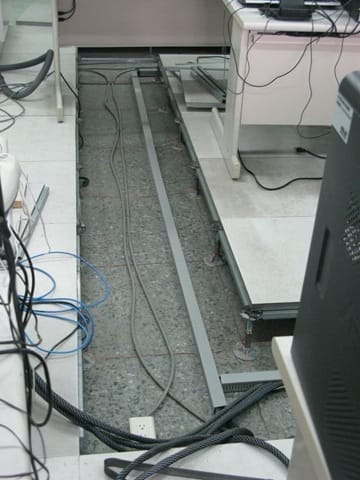

022 另一個角度
![023](https://www.morezman.com/wp-content/uploads/2008/05/023-thumb.jpg)

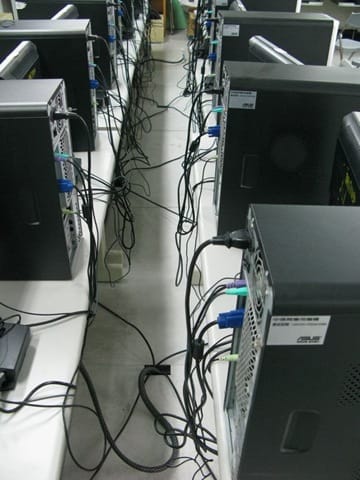

023 地板蓋上後的樣子,清爽多了,就只剩電腦連接線的處理
![024](https://www.morezman.com/wp-content/uploads/2008/05/024-thumb.jpg)

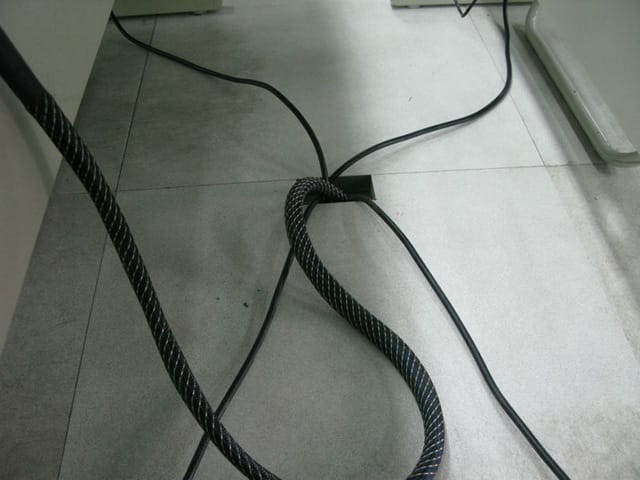

024 出線口近照,缺點就是電源和網路一起出,可以的話盡量分開較好,
等有空再自己開孔吧(我們學校的地板是木頭的,所以可以自己鋸)
ZMAN說:真的是木頭耶,詭異,而且聽說學校還有買線鋸機,一竊都是那麼剛好
![025](https://www.morezman.com/wp-content/uploads/2008/05/025-thumb.jpg)

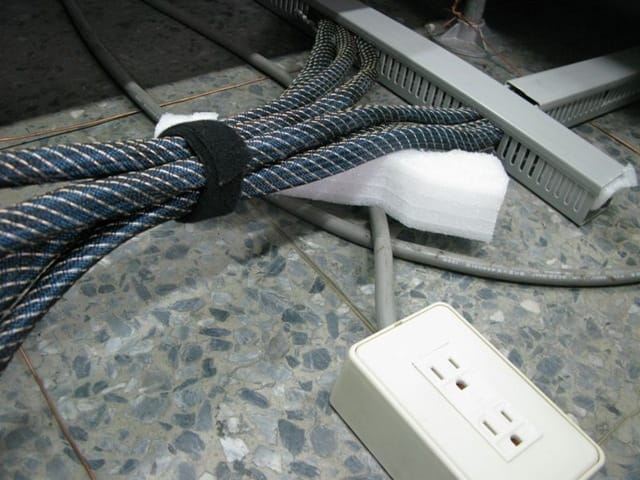

025 兩排會合處會和電源線重疊,所以想說用架高的方式處理(不無小補,試試囉)
ZMAN說:以前印表機下面不是有兩根支架,應該比用這好看吧
![026](https://www.morezman.com/wp-content/uploads/2008/05/026-thumb.jpg)

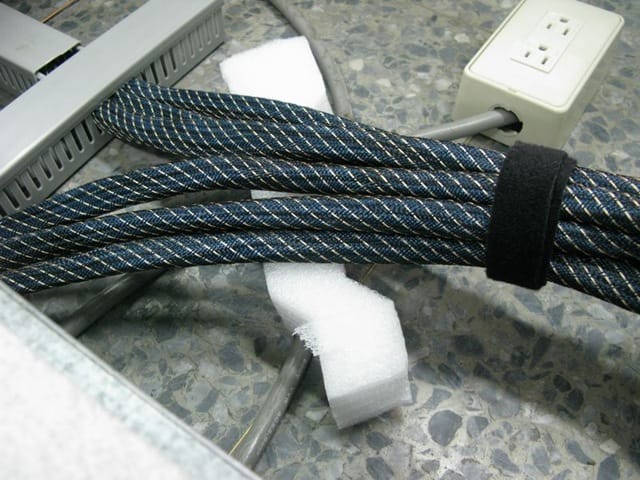

026 另一個角度照
![027](https://www.morezman.com/wp-content/uploads/2008/05/027-thumb.jpg)

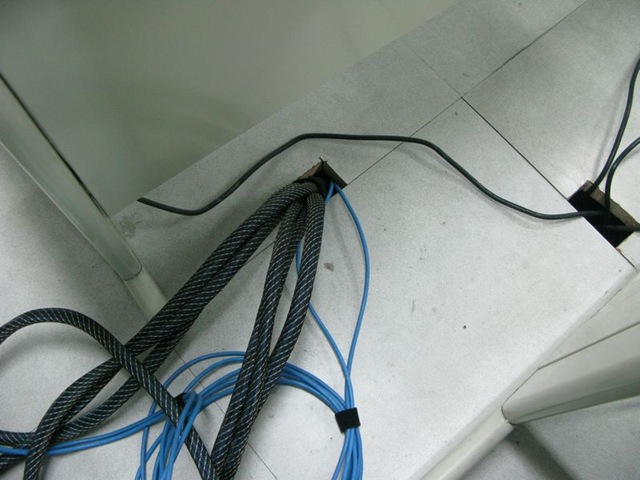

027 蓋上地板,和之前相比真的是差太多啦
![028](https://www.morezman.com/wp-content/uploads/2008/05/028-thumb.jpg)

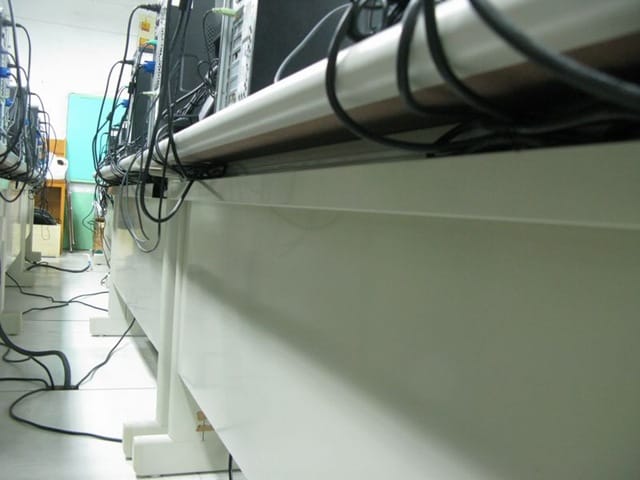

028 電腦連接線收納,剛好可以塞近桌子的線槽
![029](https://www.morezman.com/wp-content/uploads/2008/05/029-thumb.jpg)

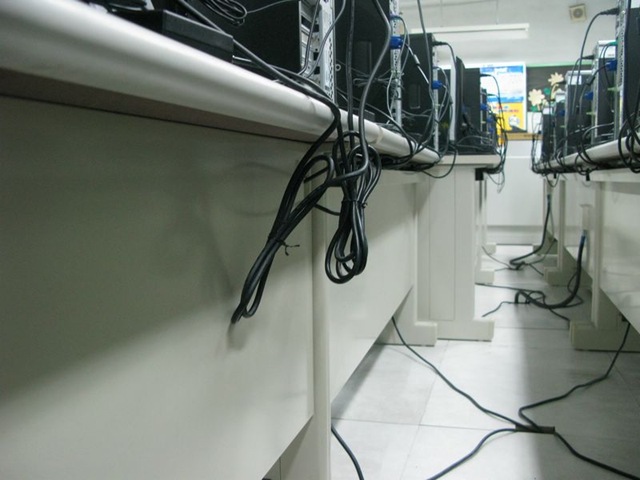

029 有些桌子沒有線槽,只好懸在半空中
![030](https://www.morezman.com/wp-content/uploads/2008/05/030-thumb.jpg)

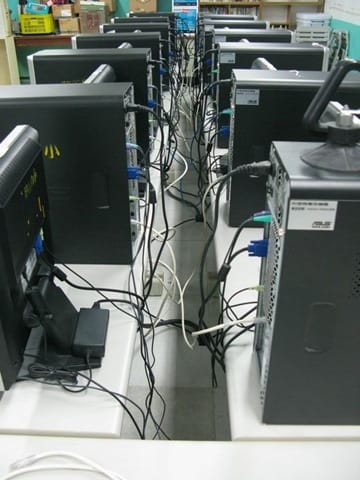

030 尚未整理電腦連接線前的樣子
![031](https://www.morezman.com/wp-content/uploads/2008/05/031-thumb.jpg)

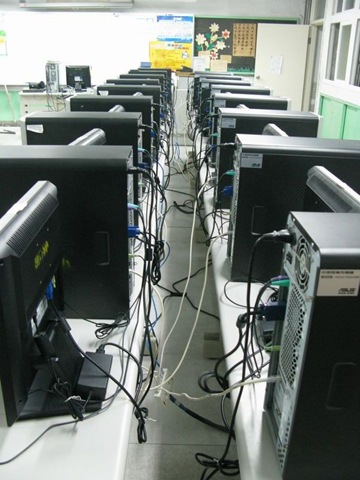

031 整理過之後,稍微整齊些
![032](https://www.morezman.com/wp-content/uploads/2008/05/032-thumb.jpg)

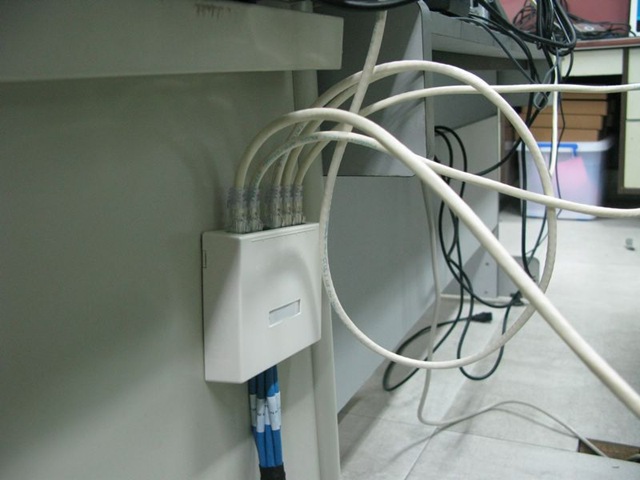

032 資訊接盒處
![033](https://www.morezman.com/wp-content/uploads/2008/05/033-thumb.jpg)

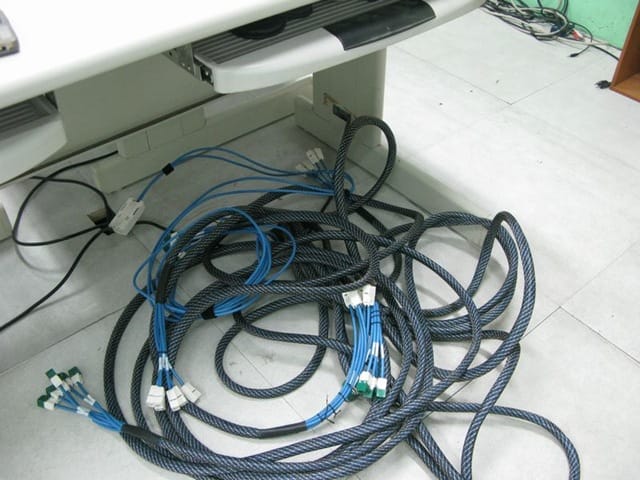

033 因為是模組化線材,有些線會太長,剩一大坨線要處理
![034](https://www.morezman.com/wp-content/uploads/2008/05/034-thumb.jpg)

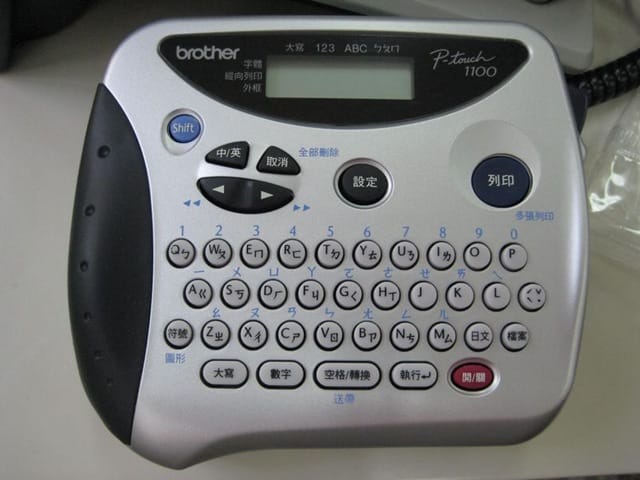

034 看土庫國中老師的標籤機似乎不錯,自己也買一台試試,
特價中只要2050,不過耗材不便宜

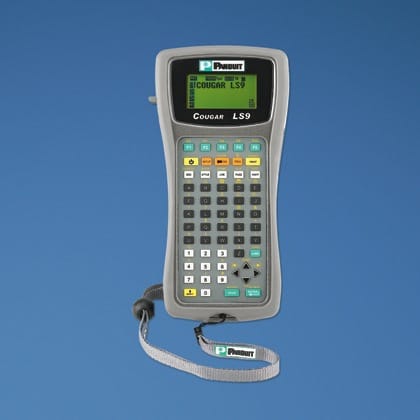

ZMAN:其實PANDUIT的標籤機更讚耶,只是別問我多少錢,哈!我知道你會說真貴啊
==========我是來插花的=================
![G!LS9-STRAP-B](https://www.morezman.com/wp-content/uploads/2008/05/gls9-strap-b-thumb.jpg)
==========我是來插花的=================
![035](https://www.morezman.com/wp-content/uploads/2008/05/035-thumb.jpg)

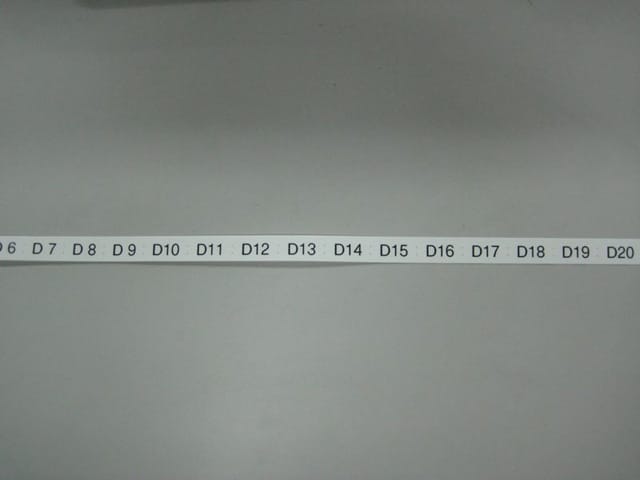

035 標籤印出來的樣子
![036](https://www.morezman.com/wp-content/uploads/2008/05/036-thumb.jpg)

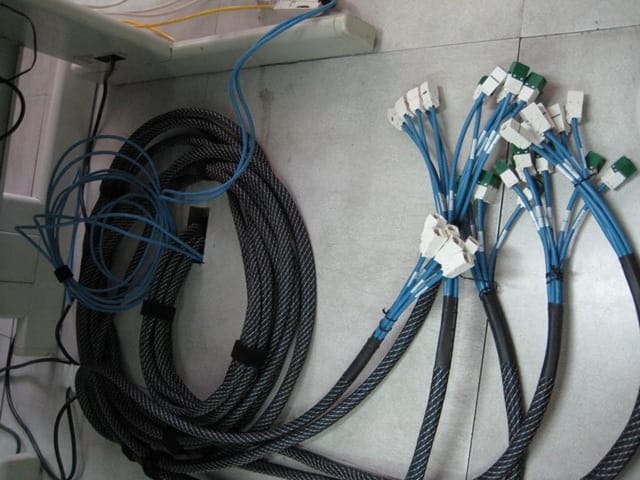

036 稍微整理過的線
![037](https://www.morezman.com/wp-content/uploads/2008/05/037-thumb.jpg)

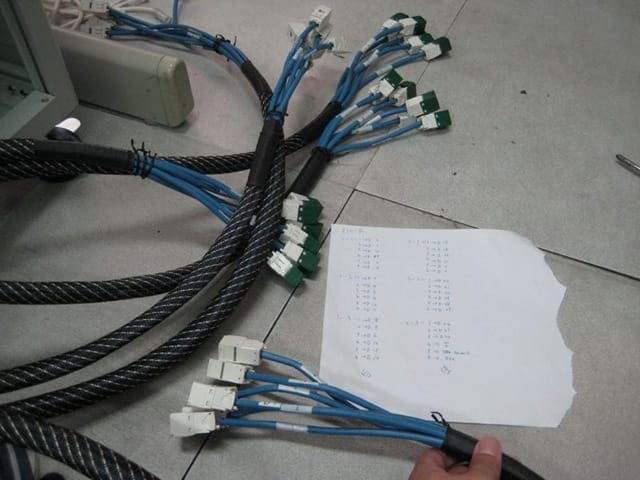

037 開始分類,準備貼標籤
![038](https://www.morezman.com/wp-content/uploads/2008/05/038-thumb.jpg)

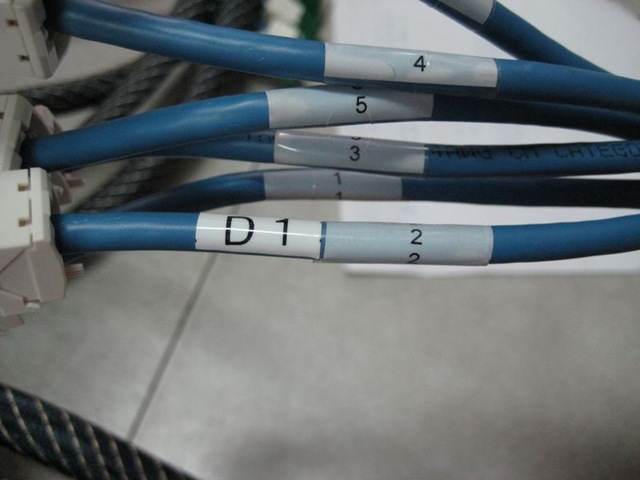

038 貼上標籤的樣子,因為自己分類的方式比較不一樣,變成號碼會跳來跳去
造成後來上PANEL時線有點混亂且不是很好上,等作另一間時再想想辦法
![039](https://www.morezman.com/wp-content/uploads/2008/05/039-thumb.jpg)
039 機櫃的洞有點刮,貼上泡棉避免刮壞線或編織層(應該要貼另一種泡棉
因為臨時沒有只好先貼雙面泡棉膠應急)
![040](https://www.morezman.com/wp-content/uploads/2008/05/040-thumb.jpg)

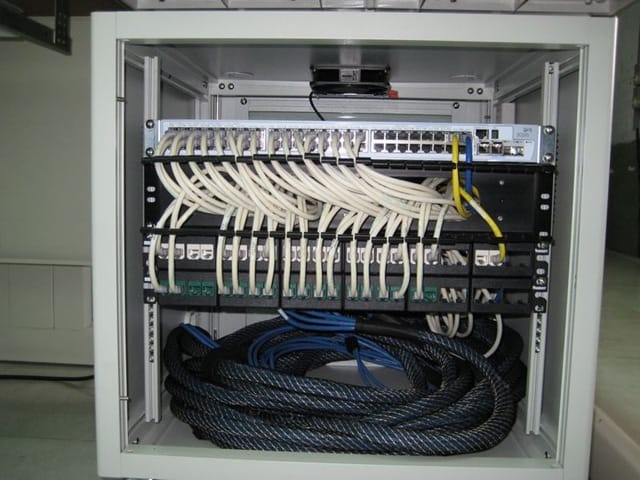

040 上櫃後理線的狀況,要在10U的小機櫃塞這些線不是一件容易的是啊,
理線槽用的是之前剩下的國產線槽,這次購買的通通拿去機房用了,
這樣機房的機櫃才有一致性,也會比較漂亮
ZMAN說:既然有地板,線應該在地板下盤大圈比在機櫃盤小圈 好啊
![041](https://www.morezman.com/wp-content/uploads/2008/05/041-thumb.jpg)

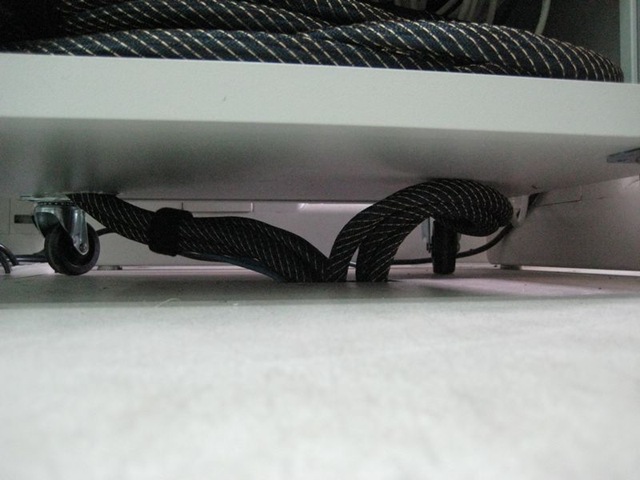

041 機櫃下方的線,有點擔心這樣有點扭的狀況會不會對線有不好的影響
![042](https://www.morezman.com/wp-content/uploads/2008/05/042-thumb.jpg)

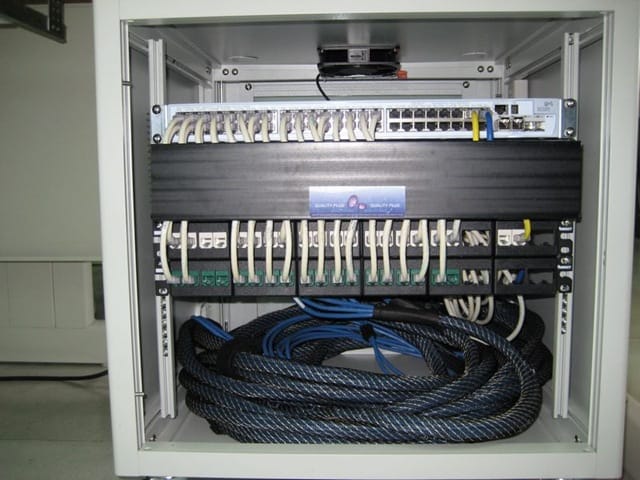

042 理線槽蓋上蓋子後的樣子,雖然不是很漂亮,但勉強可以接受啦
ZMAN說:因為是小機櫃,如果由上往下照順序 PANEL–>理線槽–>48埠交換器–>理線槽–>PANEL,這樣排起來應該會好一點 (原來你把新買的PANDUIT理線槽都拿去機房了)
終於三間試用示範學校都介紹完了
我只能說這三間根本就是賺到了
下個版本應該會改用快接模組吧
