假設酷學園舉辦一百公尺賽跑
日京三子跑14秒
鳥哥跑15秒
NETMAN跑16秒
ZMAN爬到終點花了25秒
把跑道幻想成網路線
把人幻想成電子
這邊的秒數就是所謂的傳輸延遲

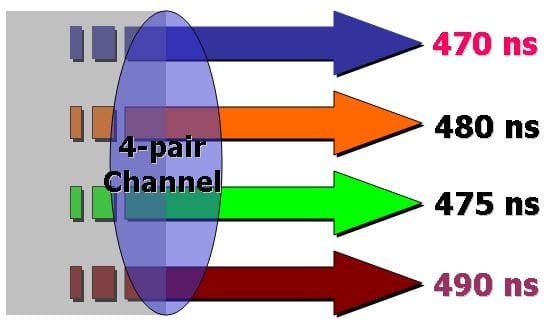

下面這張圖的數字就是傳輸延遲
ns = nanosecond = 奈秒 = 10的-9次方秒 = 十億分之一秒
在前面的文章曾經提過NVP
也就是電子在這條網路線上傳輸的理論速度
因為每一家廠商的NVP值不同
所以每一個廠牌的網路線測出來的數值不會一樣
而這四對線因為双絞(TWISTED)密度不同的原因
本身的長度當然也不一樣
所以四對線測出來的數值也不會一樣
當然佈線的品質和外界的干擾都會影響這個數值
因為這些電子最終都要被組合還原成真正的信號
像ZMAN跑那麼慢會造成信號無法判讀而發生錯誤
所以標準裡面定義了傳輸延遲的規範
對應我們之前談的銅纜測試架構
可以找到你需要的數據
Category 5e Permanent Link
Maximum propagation delay: 518 ns at 10 MHz
Category 5e Channel Link
Maximum propagation delay: 555 ns at 10 MHz
Category 6 Permanent Link
Maximum propagation delay: less than 498 ns at 10 MHz
Category 6 Channel Link
Maximum propagation delay: less than 555 ns at 10 MHz
