銅纜測試項目–LENGTH (長度)

本文最後更新日期 : 2023-02-10 , 更新作者 : ZMAN

每一個人大概都知道網路線不能超過100米這個限制

對佈線系統的測試而言

長度不一定是100米這樣的數字

之前的文章我們談過了銅纜測試架構

如果你有認真看我的文章學習的話

這時候你應該會發現不同的測試架構

所要求的長度是不一樣的

BASIC LINK <= 94米

(94是90加上2條2米的纜線分析儀提供的線)

CHANNEL LINK <=100米

PERMANENT LINK <= 90米

如果你看不懂這三行的意義

那你必須先回那一篇複習

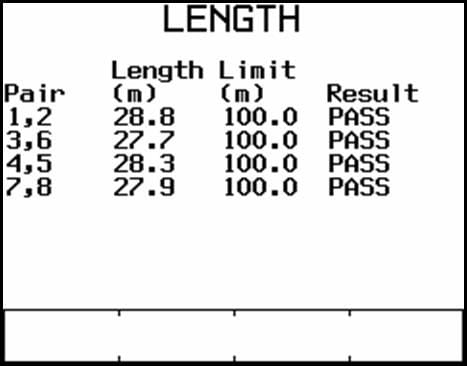

接下來我們來看纜線分析儀如何測長度

口語化說就是這一端送一個訊號過去

記錄訊號到那一端再反射回來的時間

接下來根據測試前輸入的纜線NVP值

時間 速度 兩個數值都有了

纜線分析儀就可以自動計算出纜線的長度

test9

我知道你要問啥是NVP啊

NVP = Nominal Velocity of Propagation

我們翻譯作 額定傳輸速度

NVP通常用光速的百分比來表示

例如 NVP 72% 就代表這條銅纜的特性是光速的72%

這樣的NVP必須由製造廠商提供

纜線分析儀在進行測試前

除了校對機器是必須的工作之外

NVP是必須先手動輸入的

不然測試出來的數據都會不準確
