纜線分析儀會檢查線對的正確性
也就是這裡說的WIRE MAP

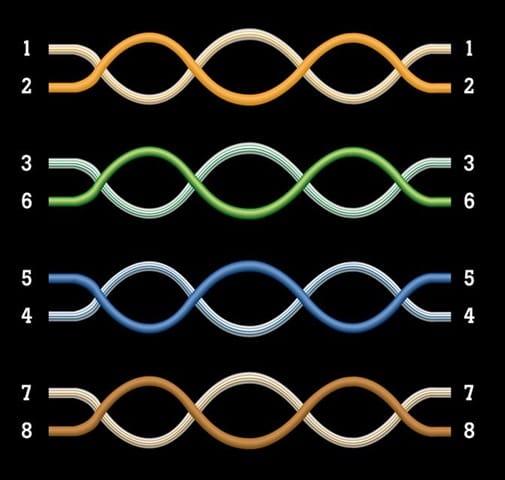

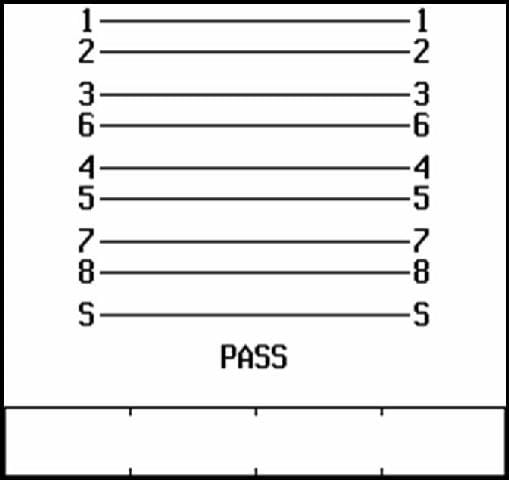

一個正常的WIRE MAP應該長成這樣子
下面是一些常發生的錯誤
目錄

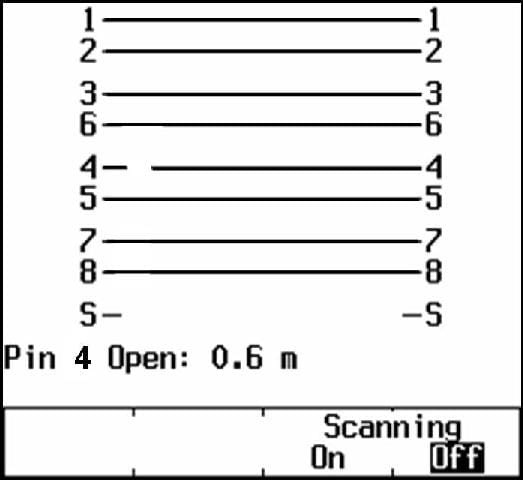

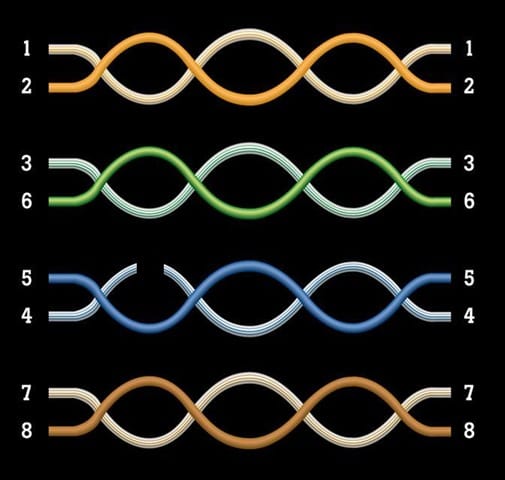

OPEN

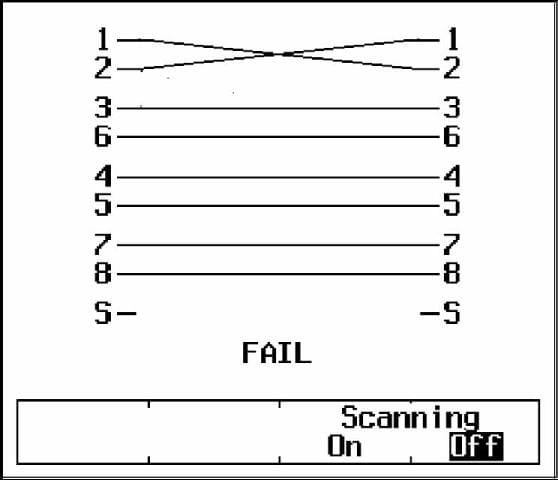

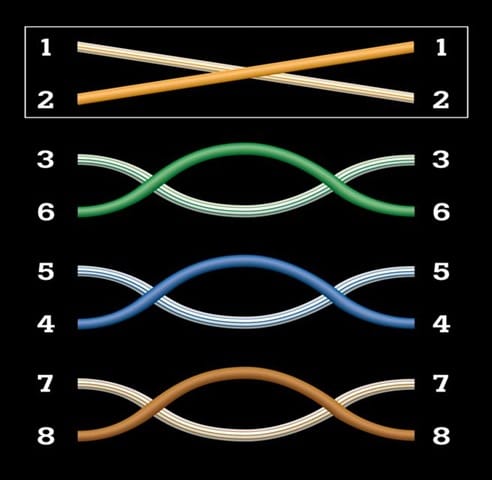

REVERSED PAIR

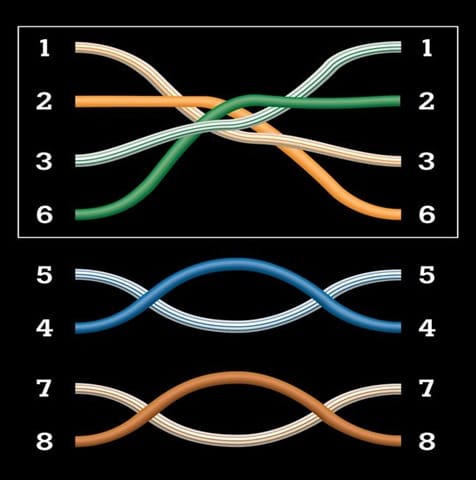

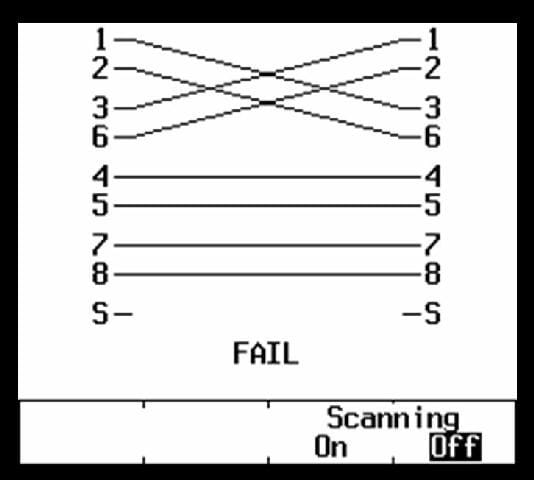

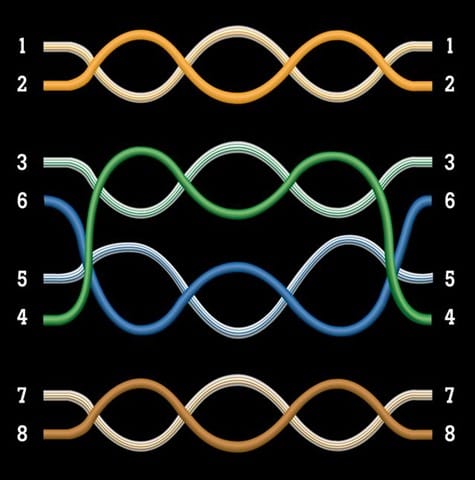

TRANSPOSED PAIRS
這種最常發生在 T568A 和 T568B 兩種任意混用的環境

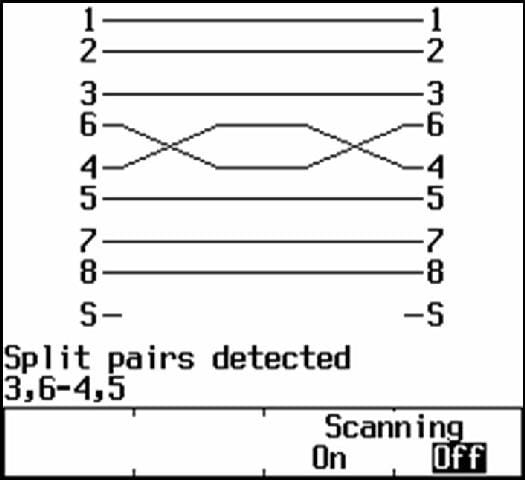

SPLIT PAIRS
纜線分析儀只要偵測到線對有錯誤
就會立刻停止測試
並把結果顯示出來
以之前執行哈克的公司總部共1200多點佈線的案例
工人必須組裝將近2500顆JACK
在測試過程中就發現了4個點 WIRE MAP 錯誤
這也是當時時間太短熬夜急促趕工的結果
人終究不是機器難免出錯
重點是不要讓這種錯誤在員工進駐上班後才發現
