概覽
業主在採購各種通道 (Pathway),例如梯架 網籃 線槽等等時,最開始想到的問題都是這個型號到底可以放幾條線呢?下面我們將帶領大家一步一步計算出來,這個你想知道通道可以存放的線材數量。
矩形通道中的散裝線材

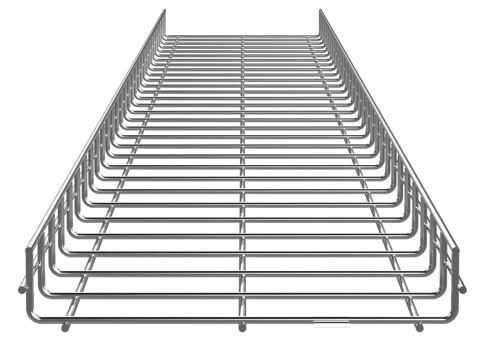

這裡我們用一個 12 英吋寬 * 2英吋高 的網籃來做範例

步驟一
將矩形通道的寬乘以高得到一個矩形通道的基本容積
例如 12 英吋 * 2 英吋 = 24 平方英吋
步驟二
將基本容積乘以一個環境規定(或設計準則)的百分比
例如 24 平方英吋 * 50 % = 12 平方英吋
步驟三
將要放入的線材外徑除以 2 (意思是得到半徑)
例如 0.3 英吋 / 2 = 0.15 英吋
步驟四
將半徑乘以半徑乘以圓周率得到線材的截面積
例如 0.15 英吋 * 0.15 英吋 * 3.14 = 0.071 平方英吋
步驟五
將通道的允許基本容積除以線材的截面積可以到一個線材數量
例如 12 平方英吋 / 0.071 平方英吋 = 169 條
常見的迷思

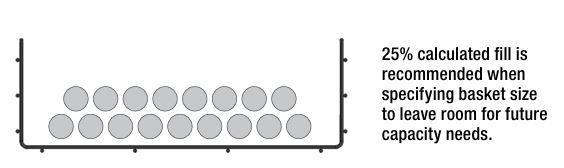

一般人以為上面我們用50%來計算,眼睛就只會看到一半通道被占用,實際上這張讓你感覺是 100%裝滿 的照片就是 50%,這是因為這些線材之間有很難克服的大量空隙存在,除非你能一條一條黏起來,並且按照順序排列整齊,才有可能將空隙最小化,實務上很難做到。所以你如果想要實際眼睛看起來是 50% 的應用,那你的允許百分比可能要設成 25%。(附圖引用自PANDUIT官網)

大廠的產品型錄應該都可以找到可以放置的各種線材數量表,以前看到 50% 都以為是原廠估的很保守,實際上型錄的數量就是最大值了,這一篇文章只是示範一個配合不同需求的手動計算方式,並且澄清大部分人都會犯的錯誤,沒有思考到線材間的空隙。
矩形通道中的綑綁線材
原理原則跟上面都一樣,只是實務上我們可能會把12條網路線捆綁成一把,這時候只要將這一把的半徑乘以半徑成以圓周率,照上面的的計算步驟就可以得到多少把,再乘以12就可以得到線材數量。
我們也可以找到文件說明CAT.6散裝線材,在矩形通道最大數量可以採用66%來計算,綑綁則是採用45%,但是如果是CAT.6A就要更保守估計,除了線徑變粗的因素外,主要是因為要維持彎曲半徑的要求,會讓數量更加減少。
圓形通道中的散裝線材

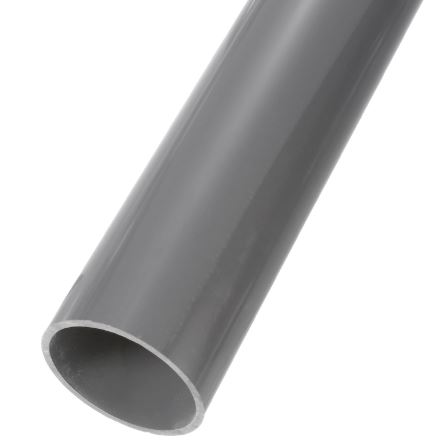

這裡我們用一個 2英吋 外徑的PVC管來做範例

步驟一
將圓形通道的外徑除以2得到一個圓形通道的半徑
例如 2 英吋 / 2 = 1 英吋
步驟二
將圓形通道的半徑乘以半徑乘以圓周率得到圓形通道的基本容積
例如 1 英吋 * 1 英吋 * 3.14 = 3.14 平方英吋
步驟三
將基本容積乘以一個環境規定(或設計準則)的百分比
例如 3.14 平方英吋 * 40 % = 1.26 平方英吋
步驟四
將要放入的線材外徑除以 2 得到線材的半徑
例如 0.3 英吋 / 2 = 0.15 英吋
步驟五
將線材的半徑乘以半徑乘以圓周率得到線材的截面積
例如 0.15 英吋 * 0.15 英吋 * 3.14 = 0.071 平方英吋
步驟六
將圓形通道的允許基本容積除以線材的截面積可以到一個線材數量
例如 1.26 平方英吋 / 0.071 平方英吋 = 17.7 條
無條件捨去取 17 為計算數量
圓形通道中的散裝線材
跟上述的原理原則都一樣,只要將綑綁的那一把算出截面積就可得到解答。通常在一般的圓形通道中,每一把的綑綁數量可能都很少,要計算截面積有點困難,所以不一定要用綑綁的算法,也許用散裝的計算即可。
