如何 DIY 資訊插座

本文最後更新日期 : 2022-02-12 , 更新作者 : ZMAN

新一代的資訊插座為了符合高速傳輸的需求

機構設計已經做到雙絞不分離即可完成

不管你是經費不足購買材料自行安裝

或是舊系統錯誤購買材料要自行改正

只要照著下面13個步驟 STEP BY STEP

就可以將水平佈線兩端的資訊插座搞定

MWSnap050

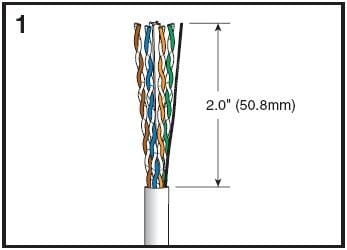

先將網路線剝開約5公分

這個MIS應該都很拿手吧

舊系統請勇敢剪掉水晶頭再剝線

不過要先確定兩端剝線後

總長度是否還能滿足現場實際需求

MWSnap051

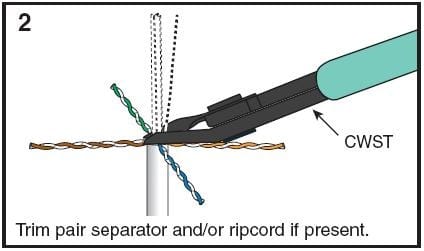

四對線往四個方向躺平

把中間不要的部分剪掉

MWSnap052

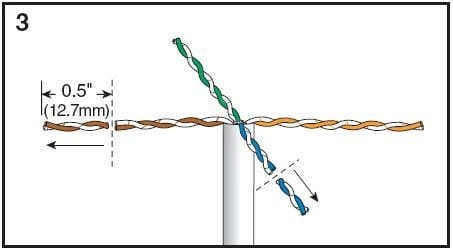

將藍色和咖啡色線對再多剪掉約1公分

MWSnap053

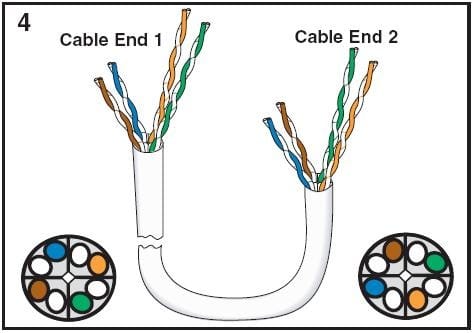

剪成長短只是為了更容易穿線,將兩端的線對照上圖排列好

MWSnap054

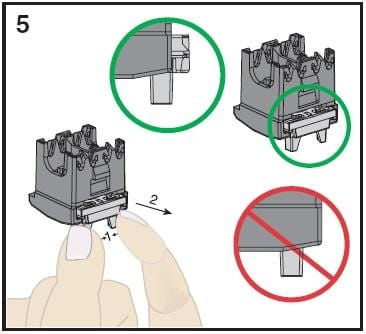

照上圖 1 2 鬆開卡榫

MWSnap055

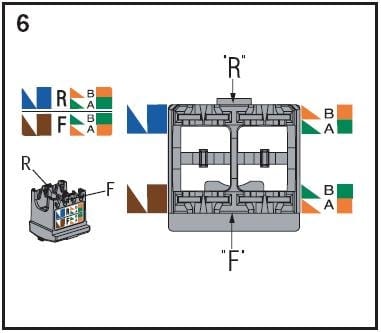

將底座面對自己分清楚前後方向

MWSnap056

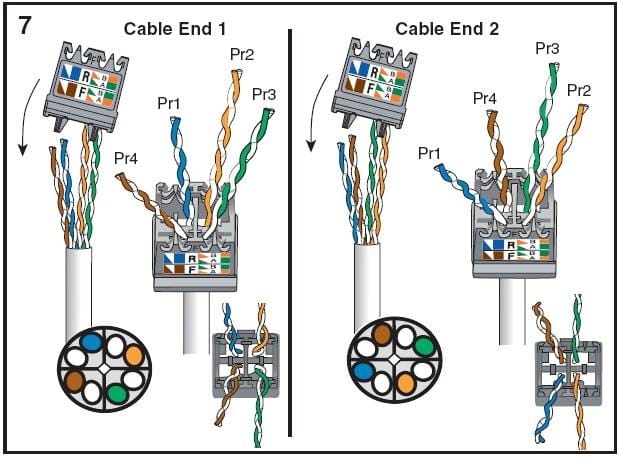

將底座從較長的線對那一邊斜斜穿過四對線

MWSnap057

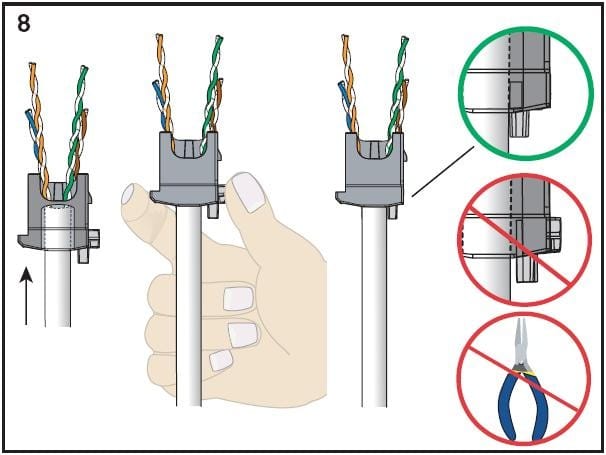

把剛剛鬆開的卡榫推回去

這樣線纜就會確實固定住

MWSnap058

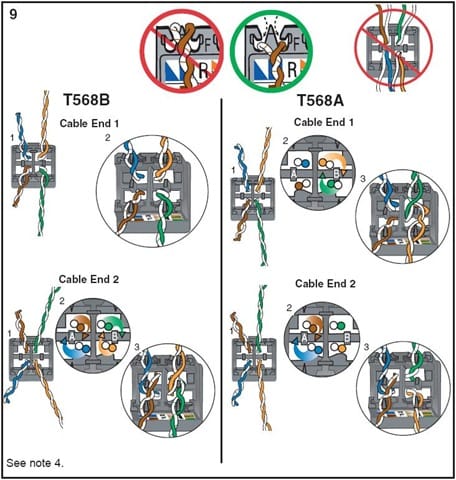

選擇使用T568A或T568B的排放方式

照色標將四對線放進去凹槽

要確認放到凹槽底部而且記住雙絞從頭到尾都不用分開

MWSnap059

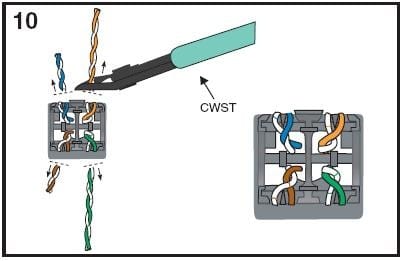

四對線都上床睡好後

把多餘的部分剪掉

MWSnap060

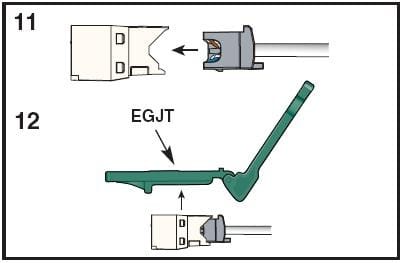

把底座塞進前端元件的屁股

然後無敵鐵金剛的指揮挺就要合體了

MWSnap061

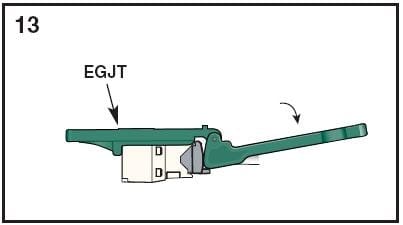

使用附贈的工具一壓

整個資訊端子就全部完成

什麼? 你做錯了怎麼辦

別怕! 這個機構設計允許你打開重做

並且保證在20次開合後特性依然保持原有水準

(笨到連續做錯20次 那你乾脆辭職好了)

下面將介紹如何拆除

MWSnap062

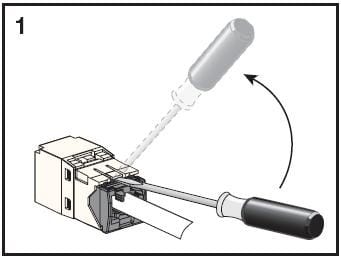

把一字起子照上圖位置插入再往上提

MWSnap063

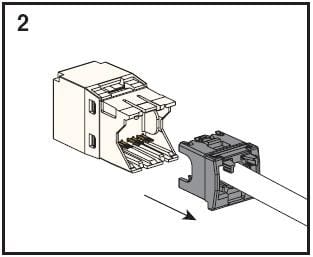

把底座向外拉出來

無敵鐵金剛的指揮艇就脫離了

MWSnap064

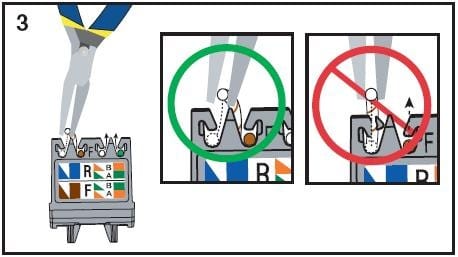

使用工具將線朝凹槽缺口斜斜拉出

不要直直硬拉出來

恭喜你 趕快照上面的13步驟重做吧

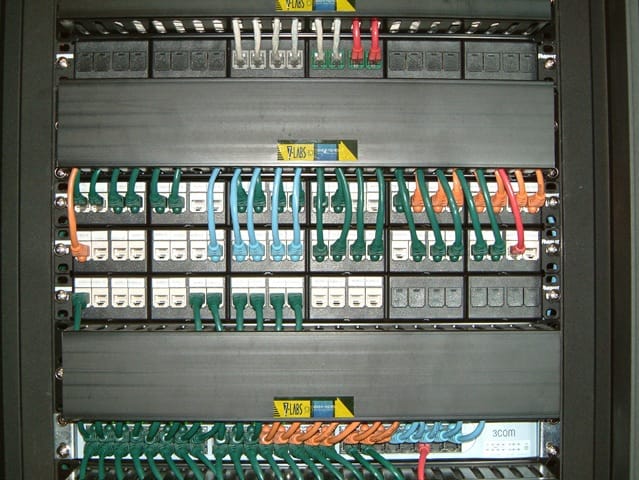

兩端的資訊插座做完後

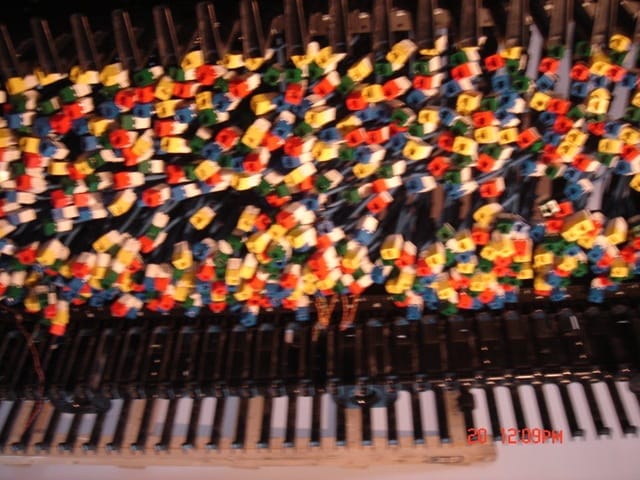

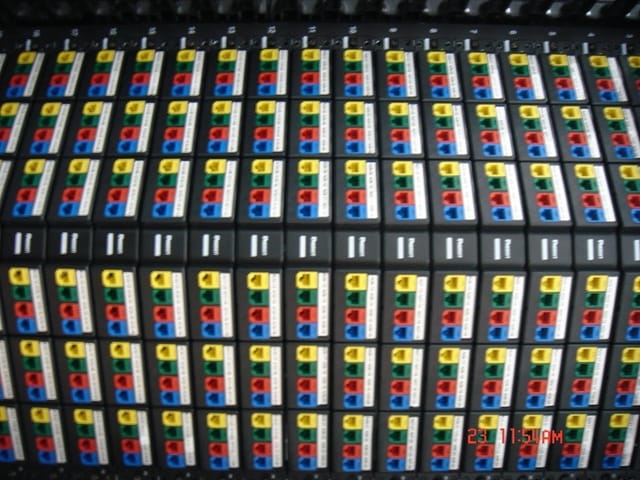

其中一邊崁進PATCH PANEL

DSCF0021
Panda 098
Panda 121

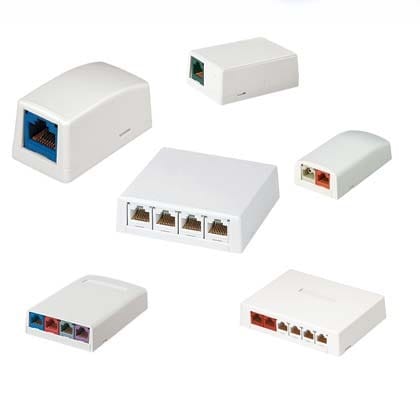

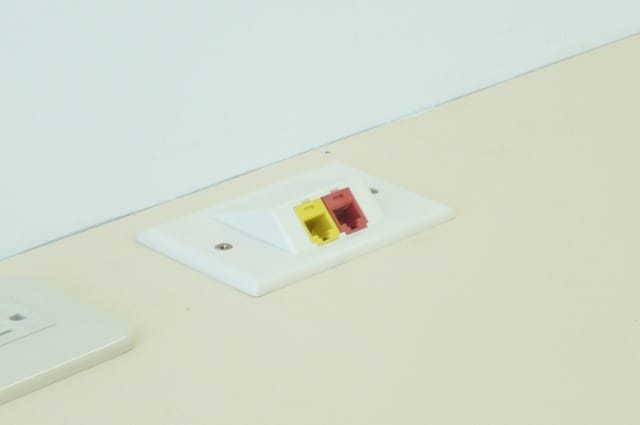

另外一邊崁進資訊盒或資訊面板

P1100082
nsurface

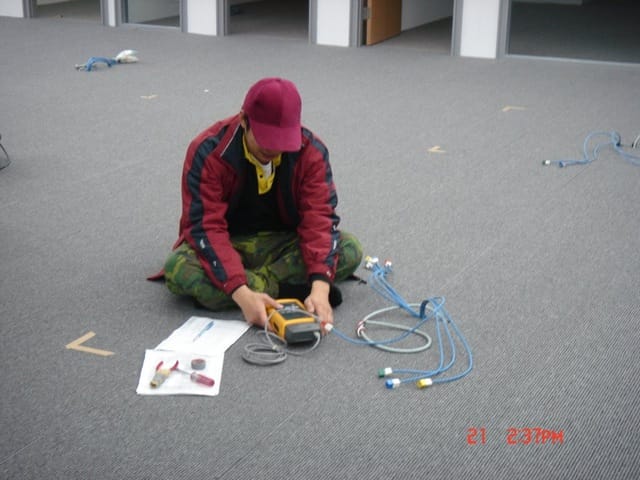

想辦法借或租到纜線分析儀就可以進行測試

Panda 108
