本文最後更新日期 : 2023-02-10 , 更新作者 : ZMAN
這個項目之前叫做 Attenuation
在新的 EIA/TIA-568-B 標準改成 Insertion Loss

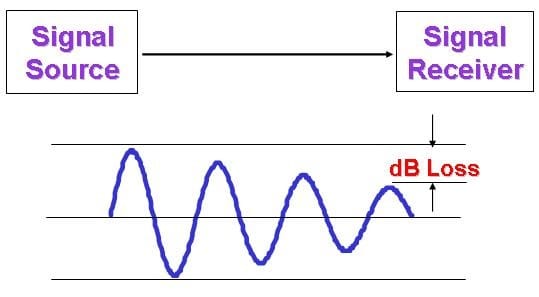

簡單的說就是在傳輸過程信號的損失
![at1](https://www.morezman.com/wp-content/uploads/2007/10/at1-thumb.jpg)
![at2](https://www.morezman.com/wp-content/uploads/2007/10/at2-thumb.jpg)
下面我們介紹一些會影響衰減的因素
傳輸距離愈長 信號損失愈多
信號工作頻率愈高 信號損失愈多
環境溫度愈高 信號損失愈多
線材本身的電阻 互偶電容 阻抗..等等都會影響
另外外界的干擾源也是影響衰減的重要因素
像是 變電廠 引擎 馬達 冷氣機 醫療器材…等等
在標準裡面如何規範這個部份呢

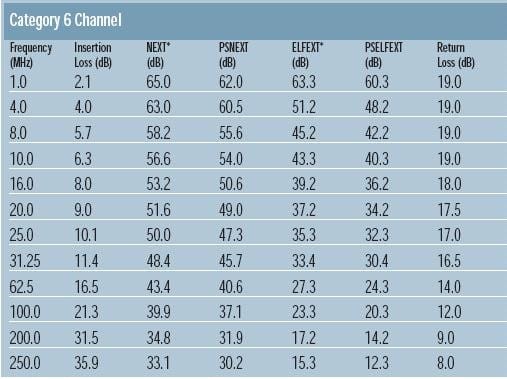

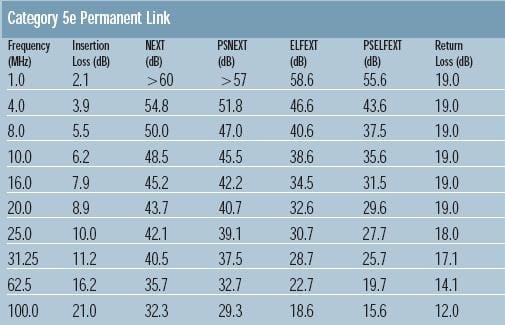

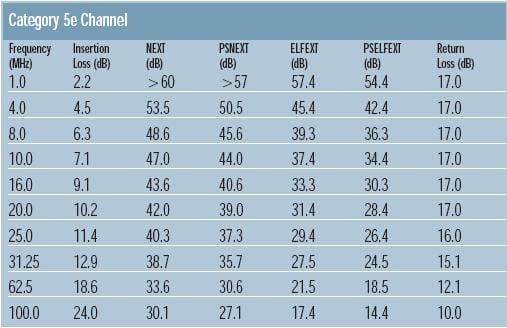

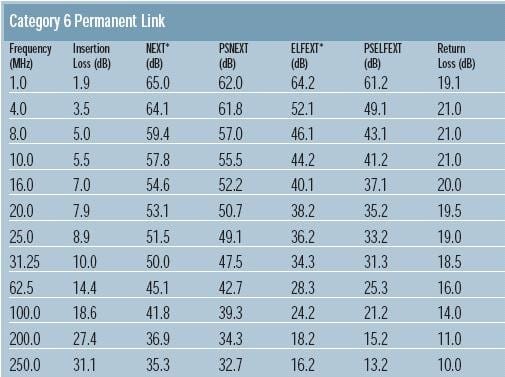

請看以下幾張圖即可
這些數值是定義在溫度攝氏20度時的規範
![at3](https://www.morezman.com/wp-content/uploads/2007/10/at3-thumb.jpg)
![at4](https://www.morezman.com/wp-content/uploads/2007/10/at4-thumb.jpg)
![at5](https://www.morezman.com/wp-content/uploads/2007/10/at5-thumb.jpg)
![at6](https://www.morezman.com/wp-content/uploads/2007/10/at6-thumb.jpg)
[聲明]這四張圖引用自ANIXTER公司網站公開發布的568-B.pdf 非本人製作
