本文最後更新日期 : 2023-02-10 , 更新作者 : ZMAN
在佈線系統使用的機櫃一定是開放式機櫃
如果是企業用的大概會長成這個樣子
配合垂直理線槽 水平理線槽
就可以整理的乾乾淨淨
![cab1](https://www.morezman.com/wp-content/uploads/2007/10/cab1-thumb.jpg)

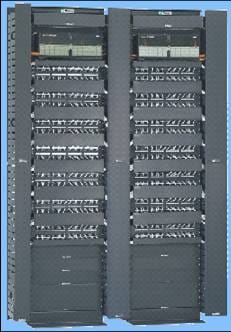

如果ISP用的高密度光纖機櫃大概長這樣
![cab9](https://www.morezman.com/wp-content/uploads/2007/10/cab9-thumb.jpg)

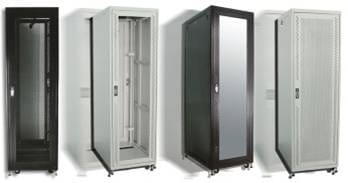

如果是伺服器櫃才是用四柱櫃大概長這樣
選購時一定買最深的(例如110公分)
因為新一代機架式伺服器滑軌後面常會有可以選購理線架的機構
滑軌跟之前比起來變的比較長
![cab11](https://www.morezman.com/wp-content/uploads/2007/10/cab11-thumb.jpg)
![cab12](https://www.morezman.com/wp-content/uploads/2007/10/cab12-thumb.jpg)
下面是一些特殊機櫃

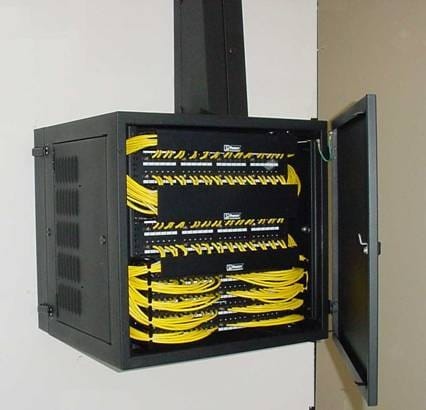

垂吊型
![cab5](https://www.morezman.com/wp-content/uploads/2007/10/cab5-thumb.jpg)
輕鋼架型
![cab7](https://www.morezman.com/wp-content/uploads/2007/10/cab7-thumb.jpg)
高架地板型
![cab8](https://www.morezman.com/wp-content/uploads/2007/10/cab8-thumb.jpg)

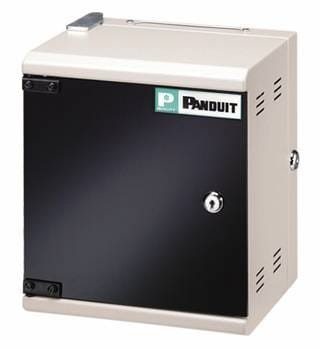

家用型
![cab6](https://www.morezman.com/wp-content/uploads/2007/10/cab6-thumb.jpg)
即使買便宜的國產櫃
只要用心也可以做出個樣子

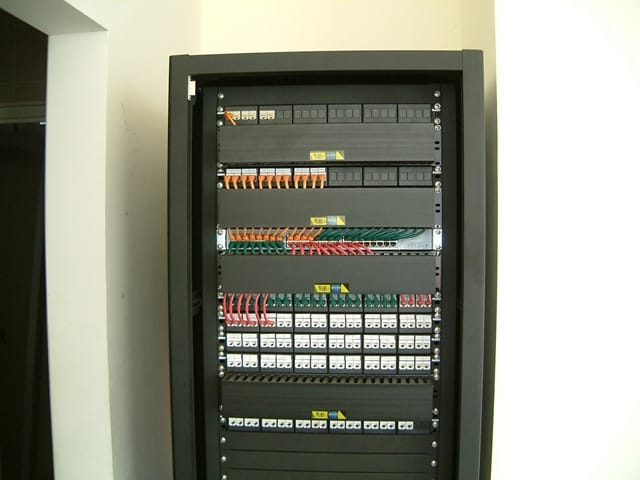

這是南投縣中興國中的分機櫃
![ESCF0008](https://www.morezman.com/wp-content/uploads/2007/10/escf0008-thumb.jpg)
接下來要看最新的高密度機櫃
![cab1](https://www.morezman.com/wp-content/uploads/2007/10/cab1-thumb1.jpg)
![cab3](https://www.morezman.com/wp-content/uploads/2007/10/cab3-thumb.jpg)

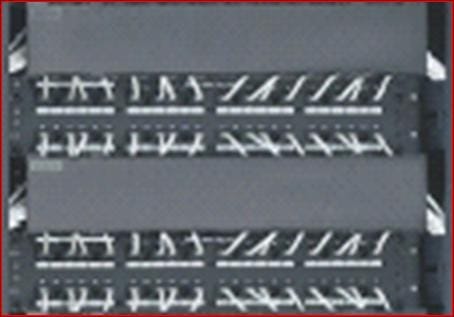

上圖是傳統的作法會因為使用水平理線槽
造成機櫃的密度(埠容量)變的很少
一般企業機房不大 ISP機房空間都是錢
需求出來了 就是要高密度機櫃來解決

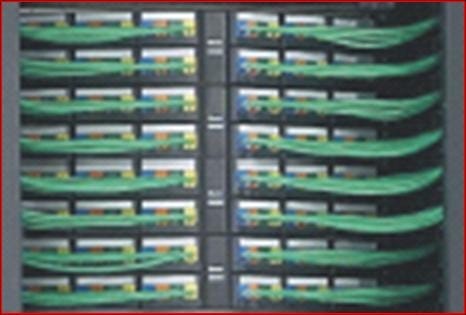

下圖是最新的高密度機櫃
![cab2](https://www.morezman.com/wp-content/uploads/2007/10/cab2-thumb.jpg)
![cab4](https://www.morezman.com/wp-content/uploads/2007/10/cab4-thumb.jpg)
單一機櫃可以容納1008埠(正常24埠型)到2016埠(使用48埠高密度跳線面板時)
